逆向工程课程随记+总复习

复习时间很充沛，打算从头到尾把ppt和相关的实验知识边摸鱼边捋一遍。

章节顺序按照老师的ppt顺序

涉及到栈的没整理，pwn玩了这么久栈，没必要整了（懒得整了）。

上课让写交过的东西

1. 静态桥与动态桥
2. 栈附近，哪里是传入的函数参数，哪里是局部变量（32位）
3. 病毒置入文件的操作

[TOC]

第一章 数据的存储及表示形式

1. 这里的单位：字节（byte）、字（双字节word）、双字（四字节dword）、八字节(qword)
   • 注意，在计组中，机器字长也成为字，这里的字一般是32位或64位的。（所以还是喜欢叫它内存单元喵~）
2. 注意，可执行文件一般采用小端序储存数据；TCP/IP中传递数据以网络字节序传输，通常是以大端序传输。
3. d代表数据、db是一个字节的数据、dw是一个字的数据、dd是双字

第二章 x86汇编语言介绍

pwn狗只把这些常用传参rdi、rsi、rdx、rcx、r8、r9，以及系统调用要动rax记得死死的，其他它们的理论作用还真没记过，这里记一记

通用寄存器

• 数据寄存器：eax、ebx、ecx、edx
• 指针变址寄存器：ebp、esp、esi、edi

1. 累加器eax

   在加法、乘法、除法指令中的默认寄存器、存储函数返回值。

2. 基址寄存器ebx，ds段中的数据指针。

咦？ds,看到过，不知道啥用，问问gpt

现代操作系统和 64 位处理器架构已不再依赖传统的段式寻址，因此段寄存器（如 DS）的作用已经被削弱。在用户模式下，程序无法直接访问段寄存器的值，而是通过虚拟内存和分页机制来访问内存。

• DS（数据段）外，常见的段寄存器还有：

• **CS**（Code Segment）：指向代码段，用于存储程序指令。

• **SS**（Stack Segment）：指向堆栈段，用于存储程序的栈数据。

• **ES**（Extra Segment）：通常用于额外的数据段。

• FS 和 **GS**：这些是附加的段寄存器，用于存储额外的数据段或特定的操作系统用途。

也就是其实不怎么用了。

3. 计数器ecx，用于循环中使用

补充一下loop指令

loop 地址：先将ecx-1，如果不为0，则跳转到该地址。

4. edx:用于存放整数除法产生的余数

5. ebp、esp，栈底栈顶指针，不赘述了（函数传参以及栈帧太熟了，略）

6. eip，指令指针寄存器

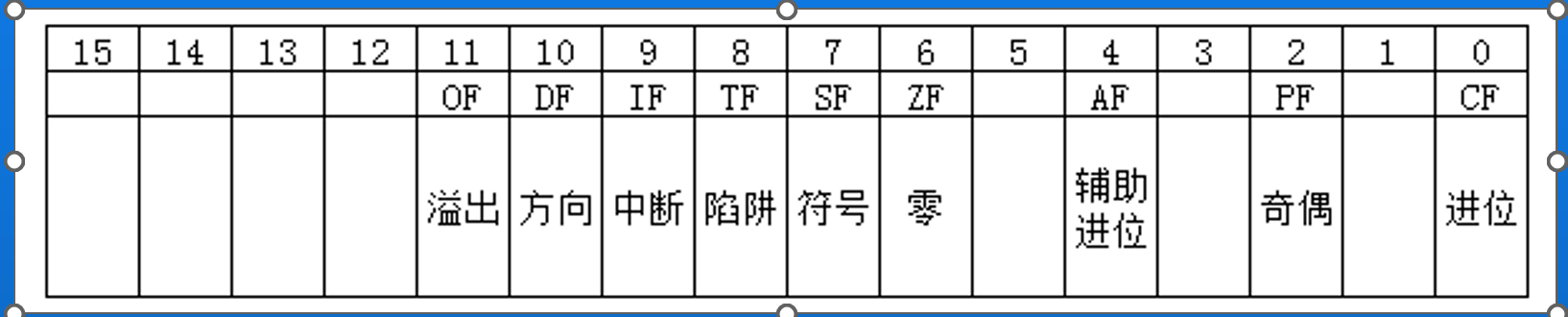

7. 标志寄存器（成为flags或PSW，也就是程序状态字寄存器），32位中扩展为32位寄存器，成为EFLAGS。



   • OF（overflow flag）、SF(sign flag)、ZF(zero flag)、PF、CF意如其名，略

   • AF:辅助进位标志，低字节向高字节进位或借位时置1（若是字节操作，低四位向高四位借位时置1）

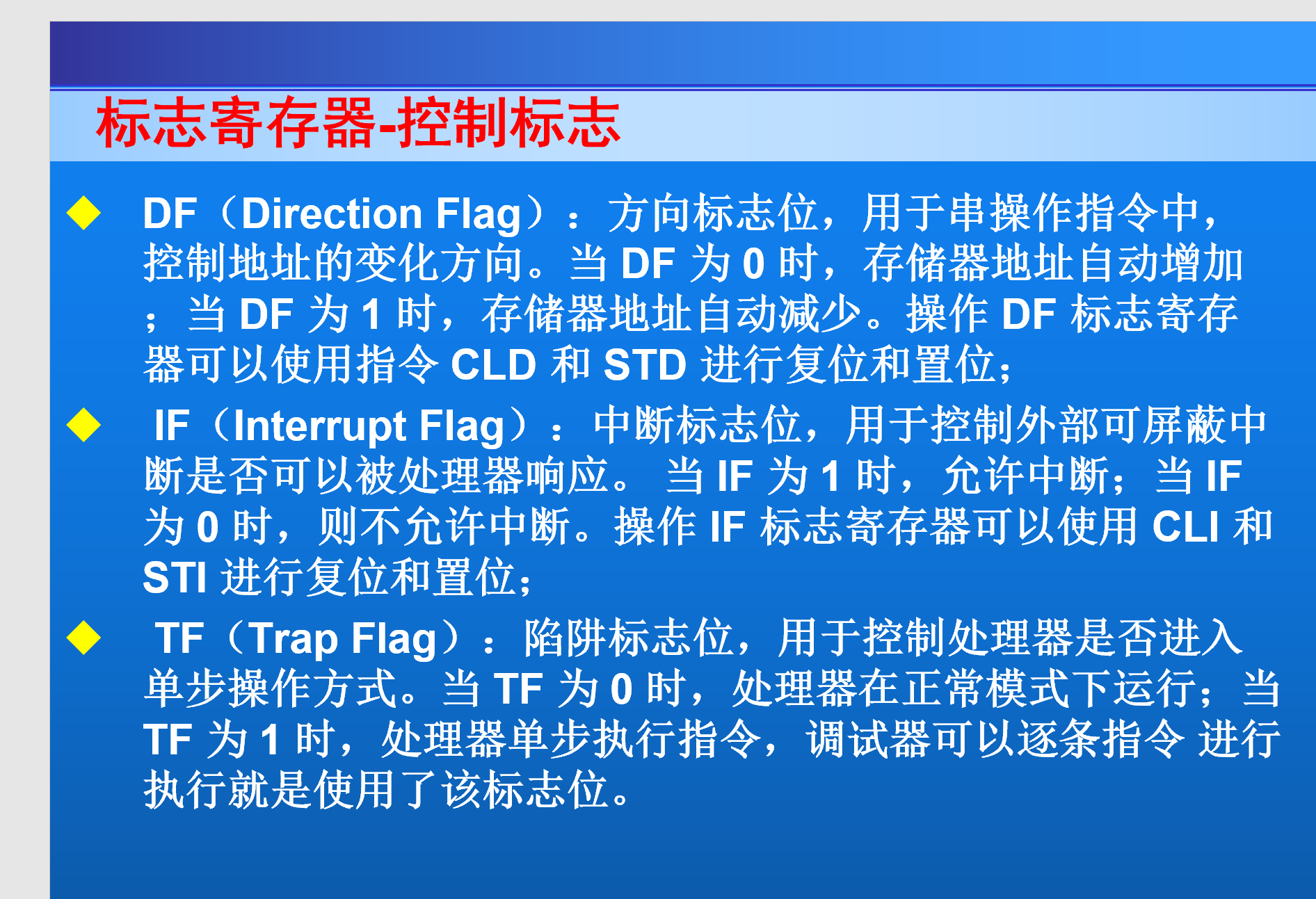

   • DF、IF、TF没怎么细了解过，不怎么常用于目前我浅陋的知识需要的判断，直接截个课件了



汇编指令集

• mov、lea（都是把右给左，intel_x86架构下）
• pushad、popad 在栈上按顺序压入32位通用寄存器，顺序是eax、ecx、edx、ebx、esp、ebp、esi、edi。
• jmp、call、leave
• ret n 代表pop rip 后，再往下弹出n个字节的栈（也就是esp - n）

各种寻址：计组学了，略。

第三章od

就是介绍od的使用，没啥东西。

关于断点去搜了搜

• shift + f12 可以设置条件断点

• he 硬件断点

• bp 软件断点。

第四章 关于PE文件（可移植的执行体）

由于一开始的导入图片的图床崩了，后续重新传了一遍图片，但有的图片本地没有了，可能有点乱序和少东西？？？我现在没有发现哪儿少啥了懒得再改了:dog:

已经弄了好几遍了,弄了好久，好累，有谁发现哪儿对不上或者少啥戳一下我，主要内容是顺着老师的ppt捋的

• dll文件、exe文件都属于pe文件

• 虚拟地址中，32位的一页为4kB(0x1000)，64位的为8kb(0x2000)

• 物理扇区以512字节（0x200）为一个单位对齐，因此PE文件在内存中的尺寸要比文件大。

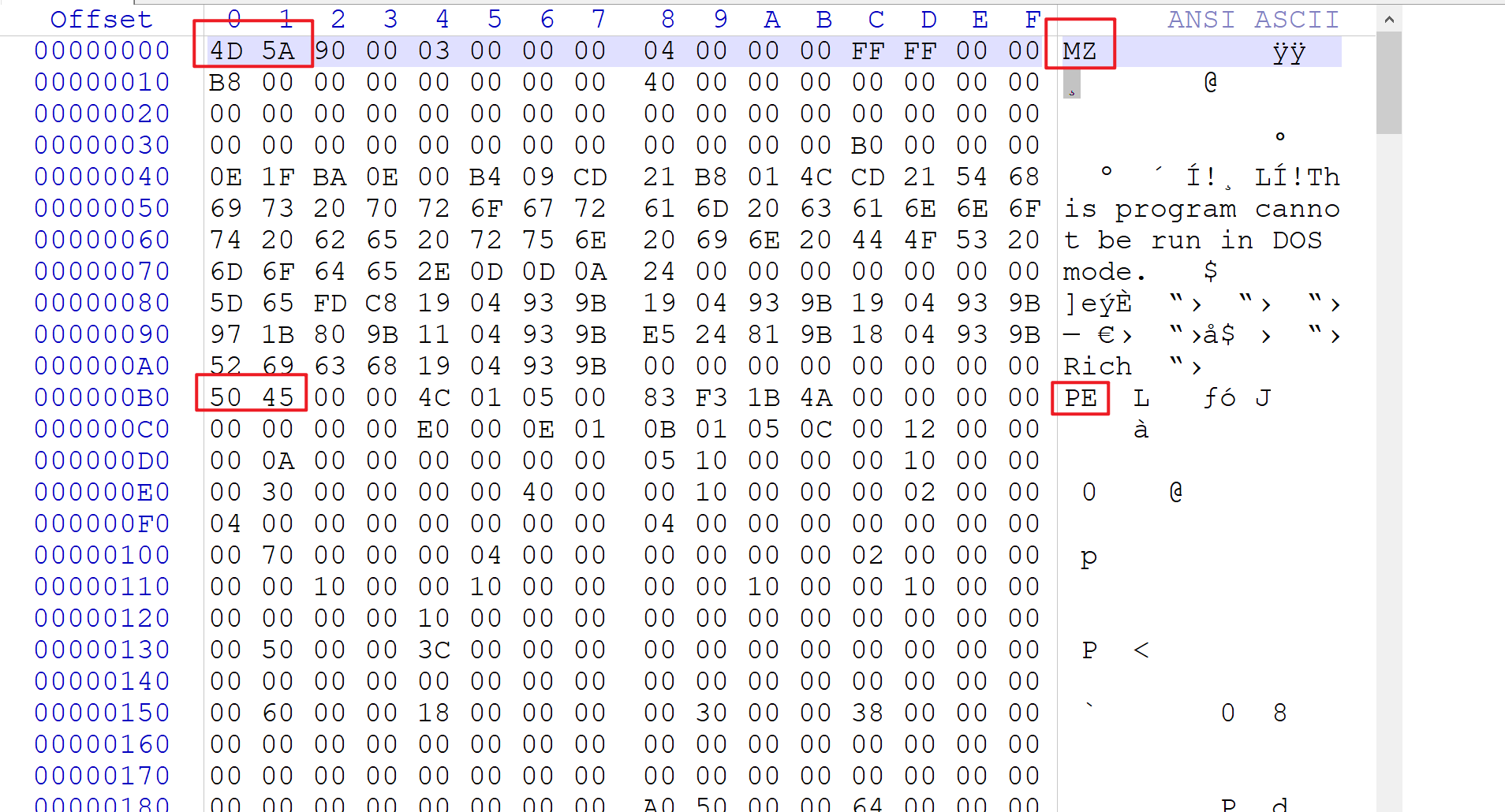

• pe文件有固定的开始特征，MZ头与PE头

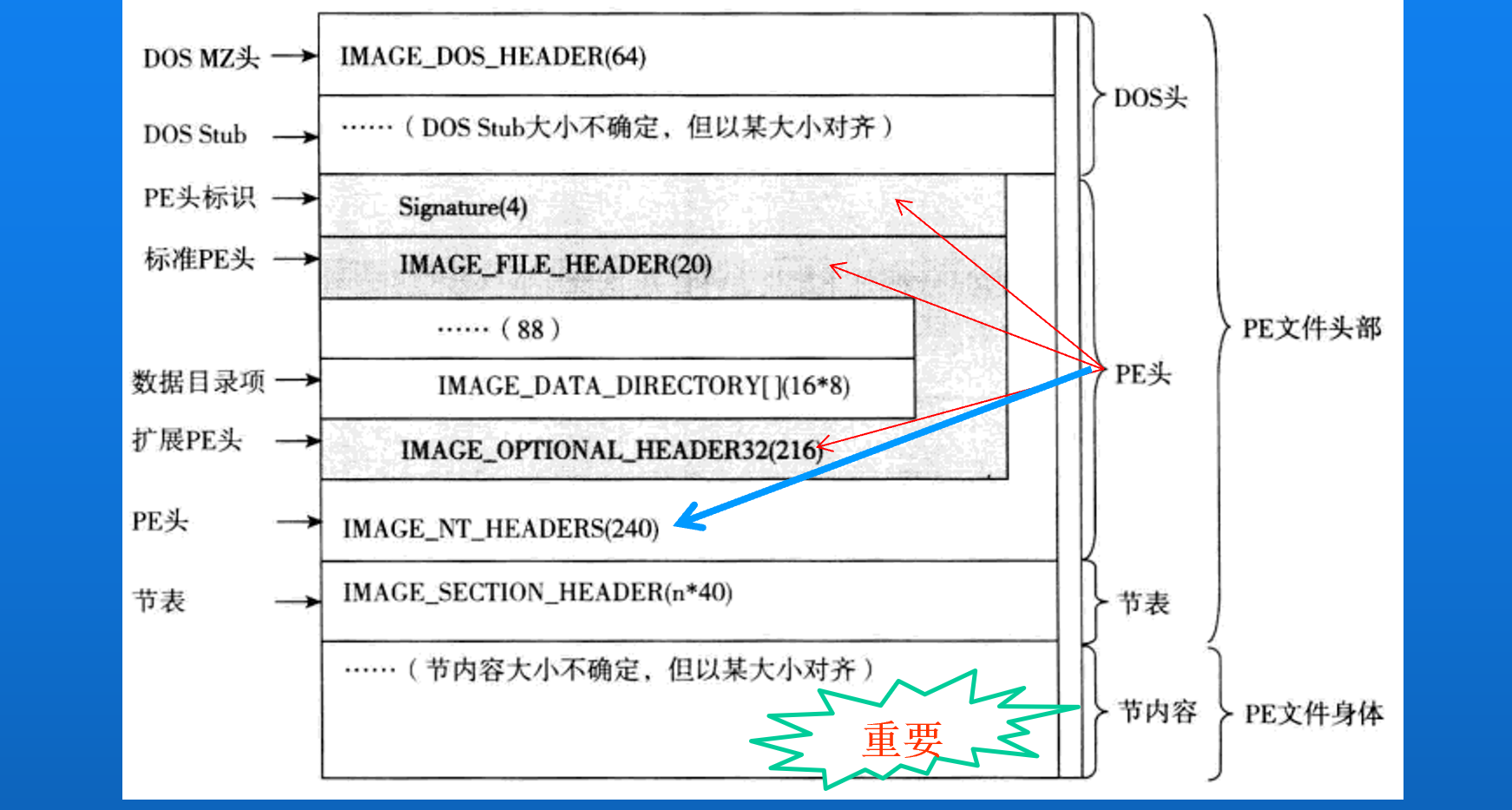

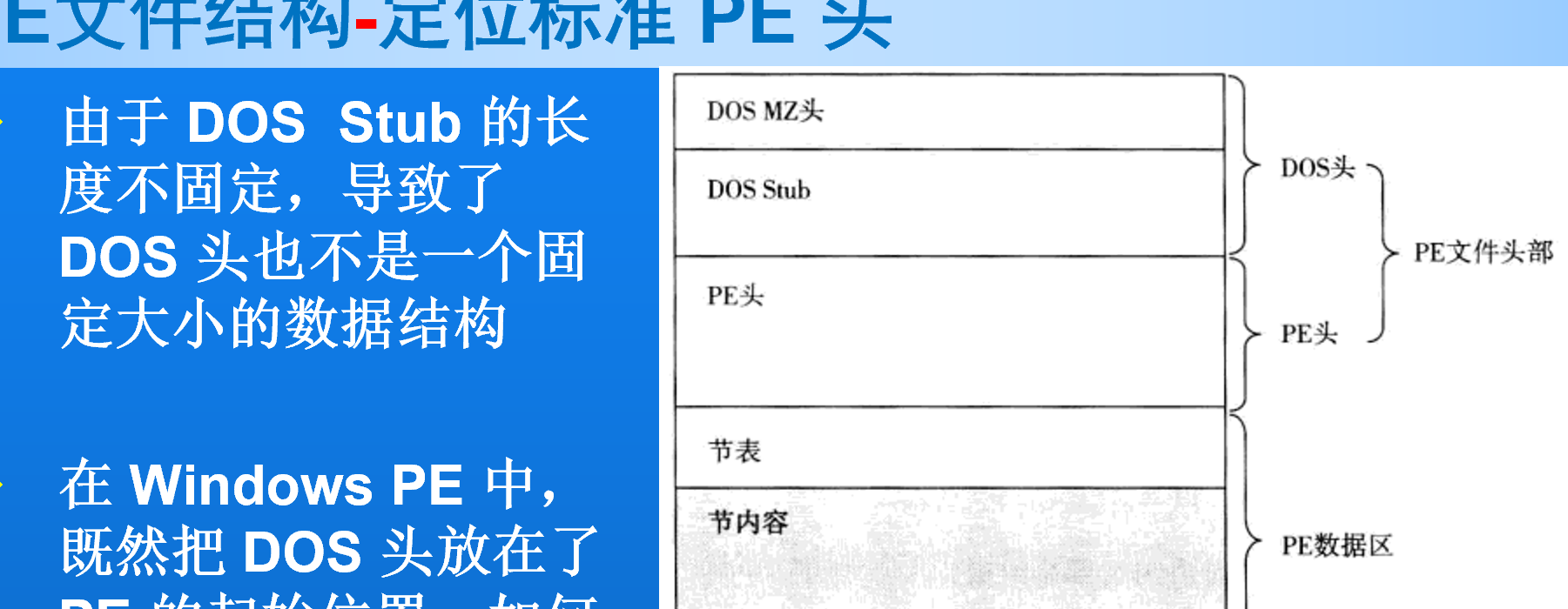

  总体PE结构

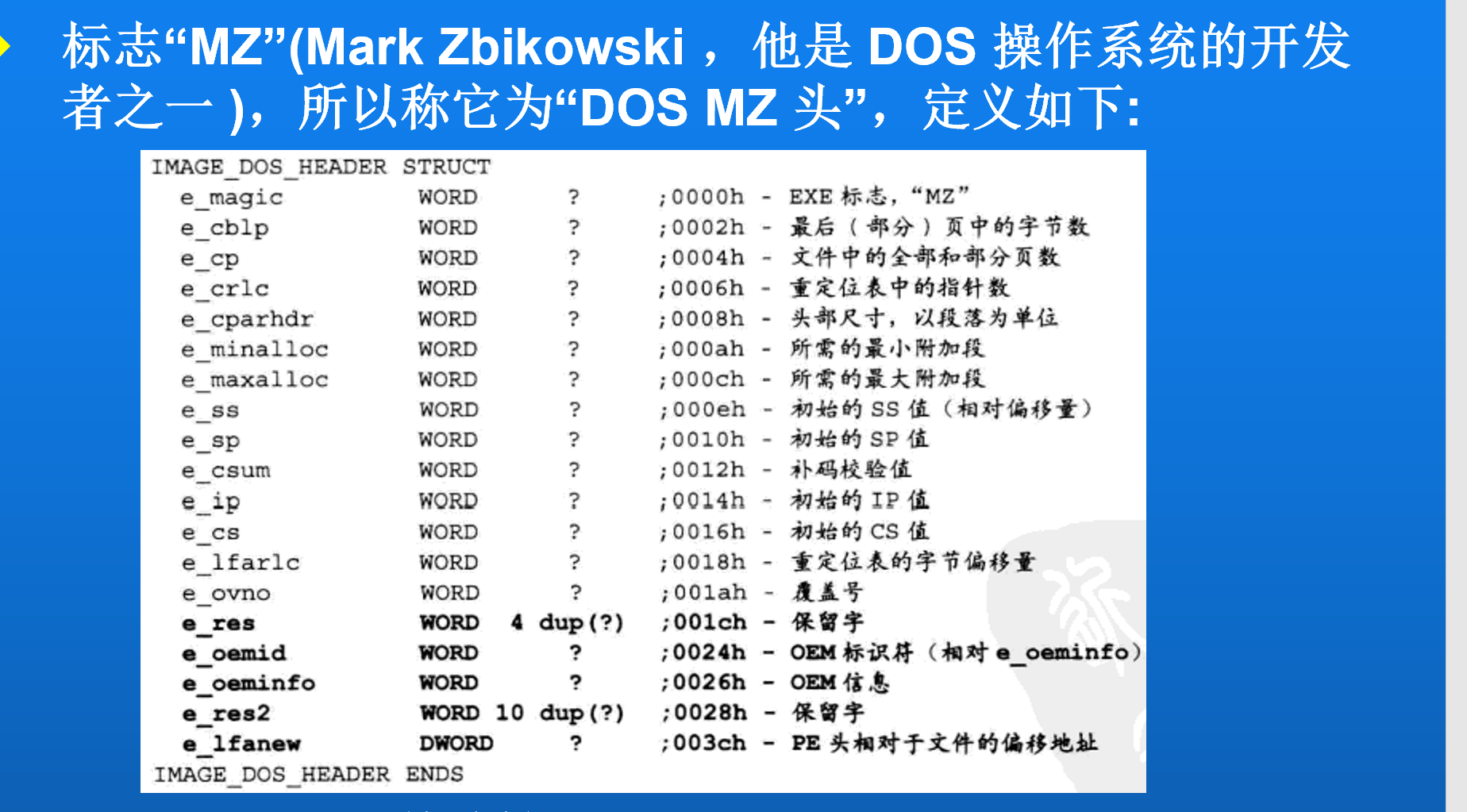

DOS头剩余的作用

• 在0x3c（地址固定）的位置处有一个B0,这个位置记录了PE头的偏移位置。

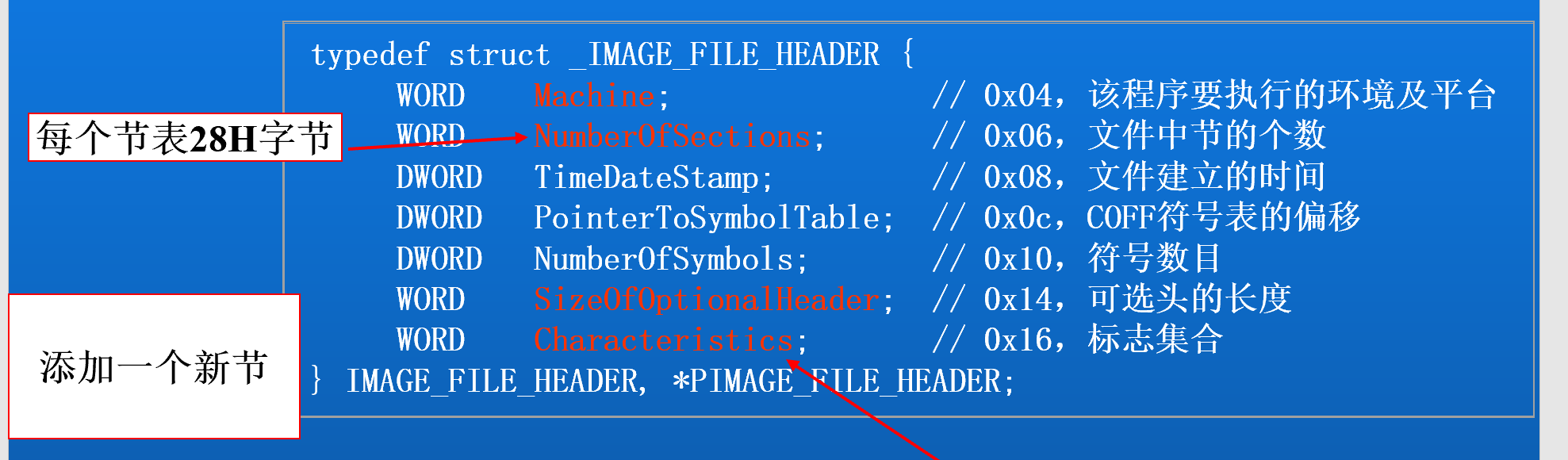

PE头标识以及标准PE头

• PE文件中自定义节的数量，在节表来描述节的信息，每个节的描述信息都固定40个字节。
• 标志集合如果为0x2000就是dll（这是从网上搜到有人回复的，但是存疑）（网上是对的标志位）

这是询问的gpt关于这个标志集合的解释（gpt有误，还好去问了问官方文档，下面这个是错的哦）

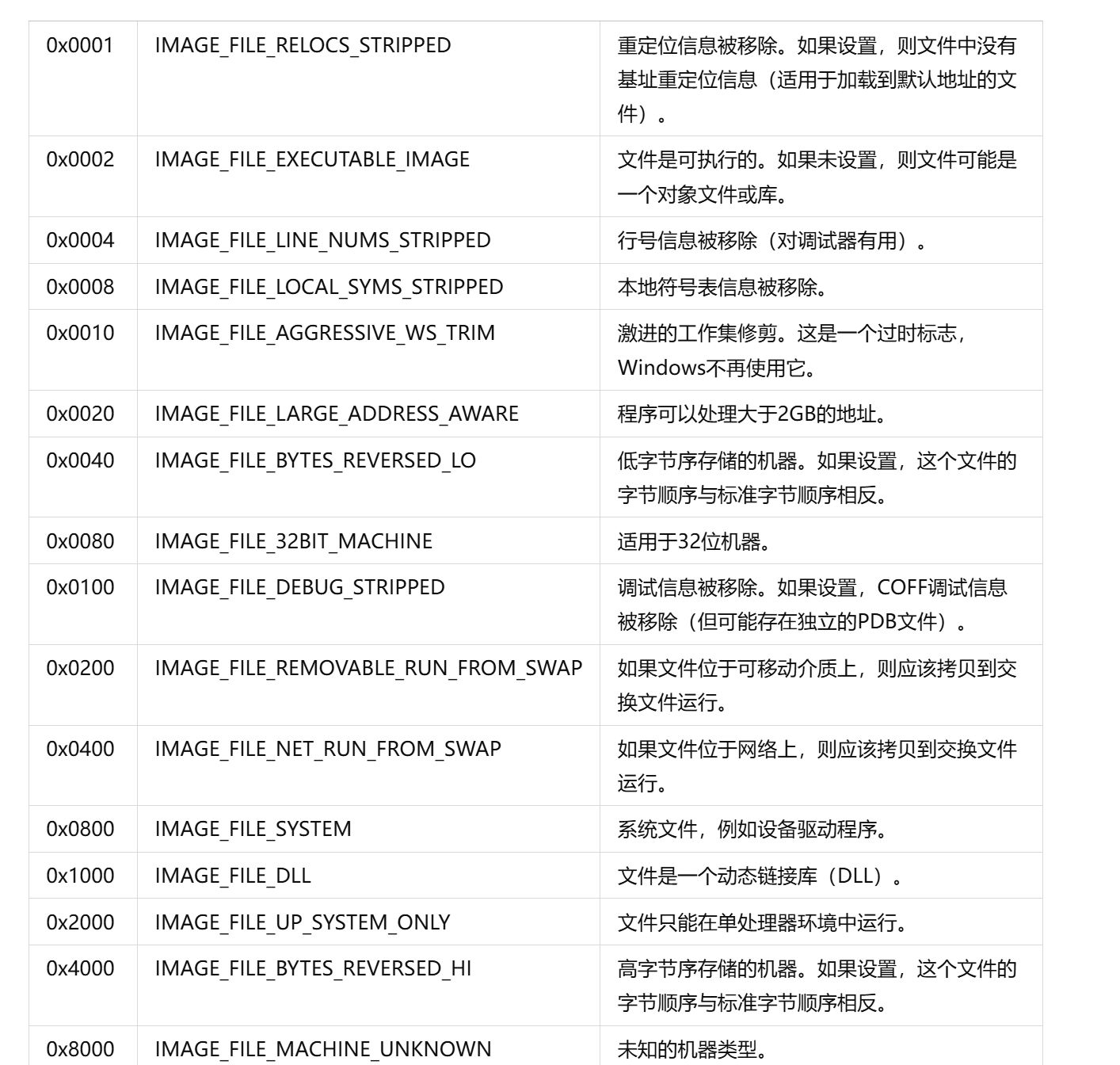

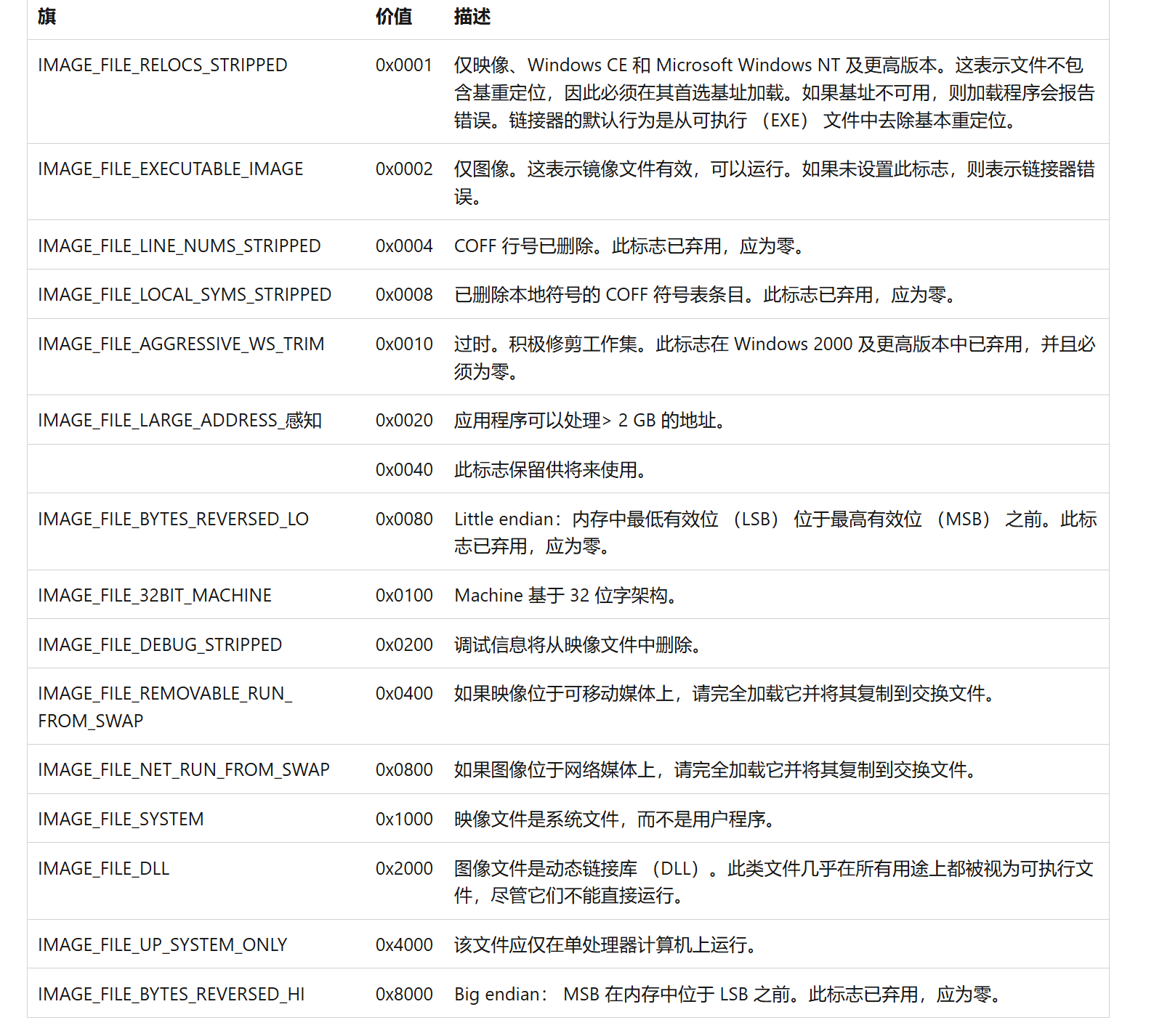

官方文档给出的表格：

这是一个dll文件对应的标志（？？？？？）

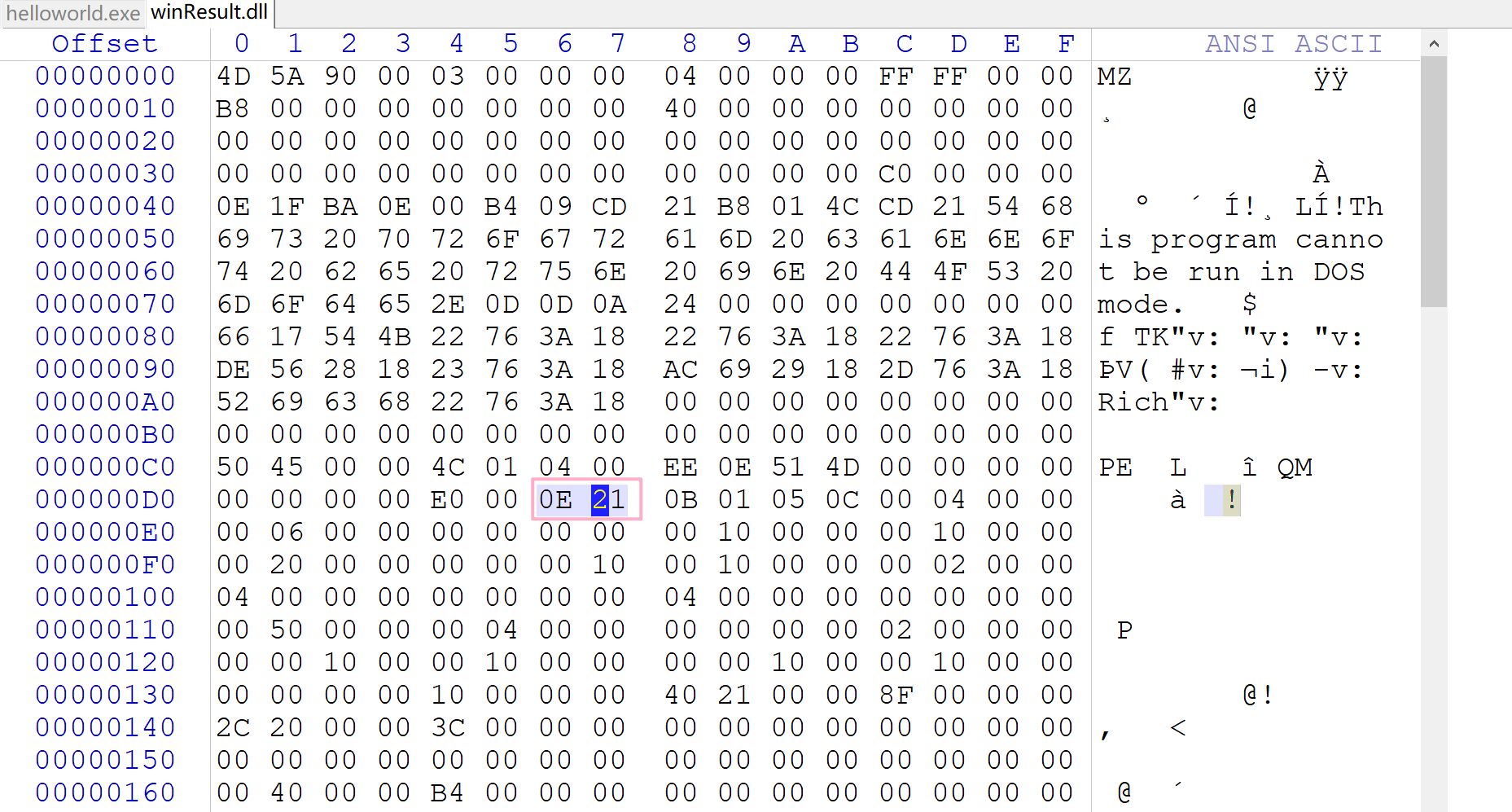

问了老师。。。小端序去读：0x210e

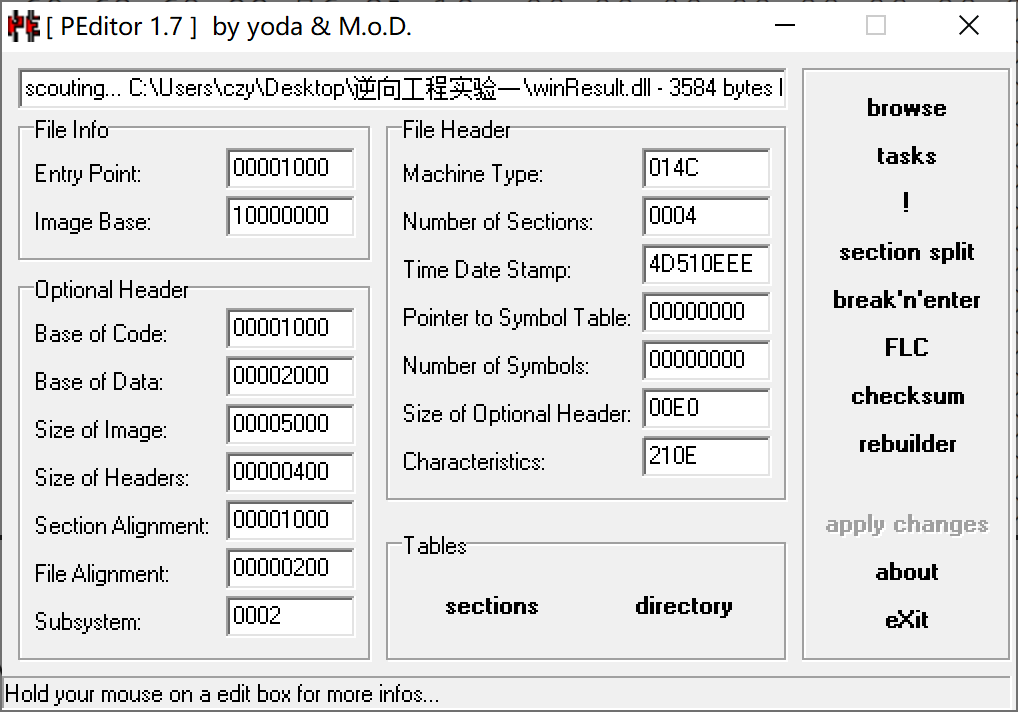

老师建议用pe editor去看

pe文件可能的类型：

在 PE 文件格式中，根据用途和特性，主要可以分为以下几种类型：

---

1. 可执行文件（Executable, EXE）

• 特点：
  • 包含程序入口点（Entry Point）。
  • 可直接加载到内存中由操作系统运行。
  • 通过链接器将目标文件链接生成。
• 典型扩展名：.exe
• 用途：
  • 普通的 Windows 应用程序。

---

2. 动态链接库（Dynamic Link Library, DLL）

• 特点：
  • 没有程序入口点，不能独立执行。
  • 提供函数和资源供其他程序调用。
  • 支持多进程共享代码和数据。
• 典型扩展名：.dll
• 用途：
  • 系统和应用程序的共享库（如 kernel32.dll, user32.dll）。

---

3. 系统文件（System File, SYS）

• 特点：
  • 用于操作系统的内核模式。
  • 通常是设备驱动程序或系统服务的实现。
  • 加载时需要内核的帮助。
• 典型扩展名：.sys
• 用途：
  • Windows 内核模块或驱动程序。

---

4. 对象文件（Object File, OBJ）

• 特点：
  • 是编译器生成的中间文件。
  • 由链接器处理后生成最终的可执行文件或库。
  • 包含代码和数据的片段以及重定位信息。
• 典型扩展名：.obj
• 用途：
  • 静态库或最终程序的构建过程。

---

5. 静态库（Static Library, LIB）

• 特点：
  • 包含多个目标文件的集合。
  • 链接到最终的可执行文件中。
  • 不需要在运行时单独加载。
• 典型扩展名：.lib
• 用途：
  • 提供代码重用功能的静态模块。

---

6. 引导程序文件（Boot File）

• 特点：
  • 用于操作系统引导阶段。
  • 一些特定情况下被解释为 PE 文件。
• 典型扩展名：无固定扩展名（如 bootmgr）。
• 用途：
  • 系统启动相关。

---

这些类型文件的基础格式是相同的，但具体的标志、段结构和用途有所不同。了解这些类型有助于分析不同的 PE 文件及其作用。

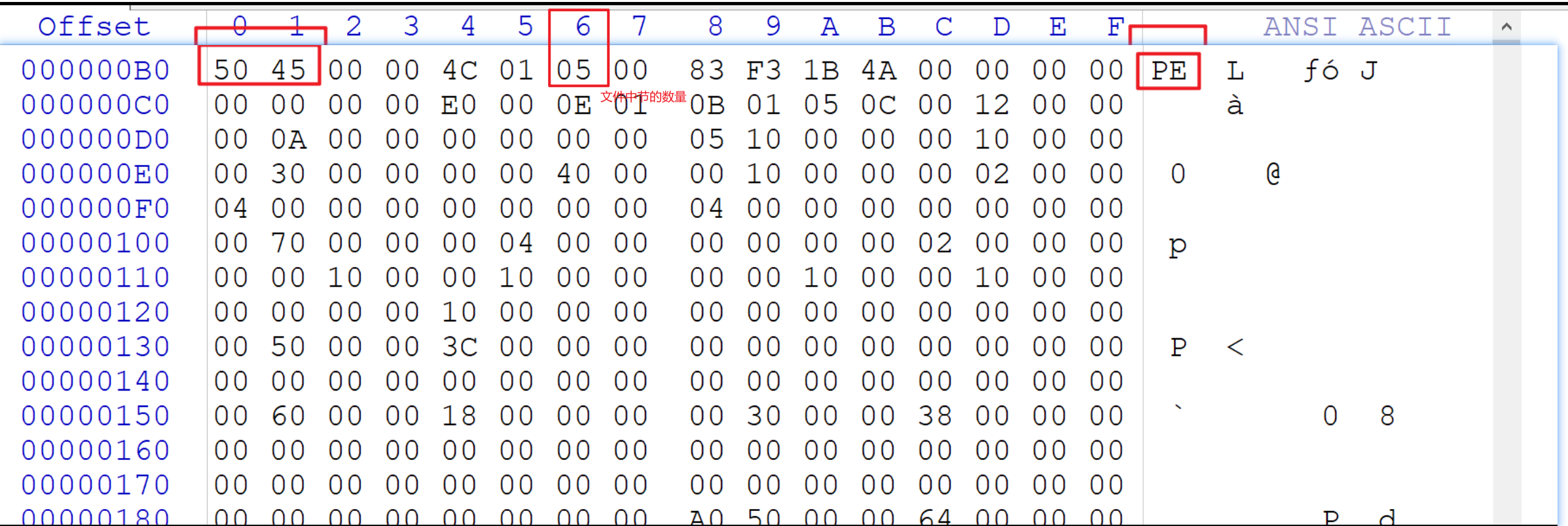

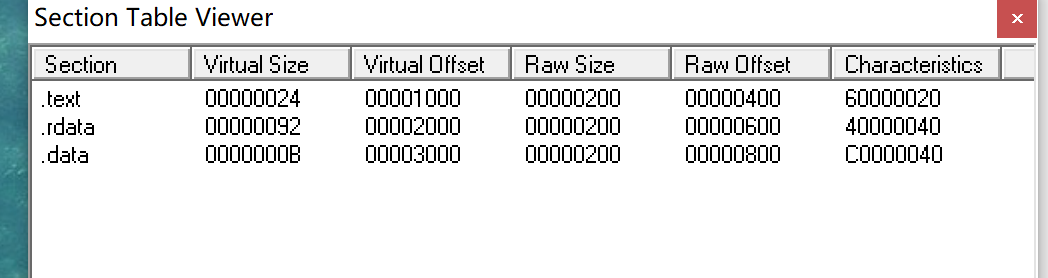

这个文件有5个节，如下：

扩展PE头

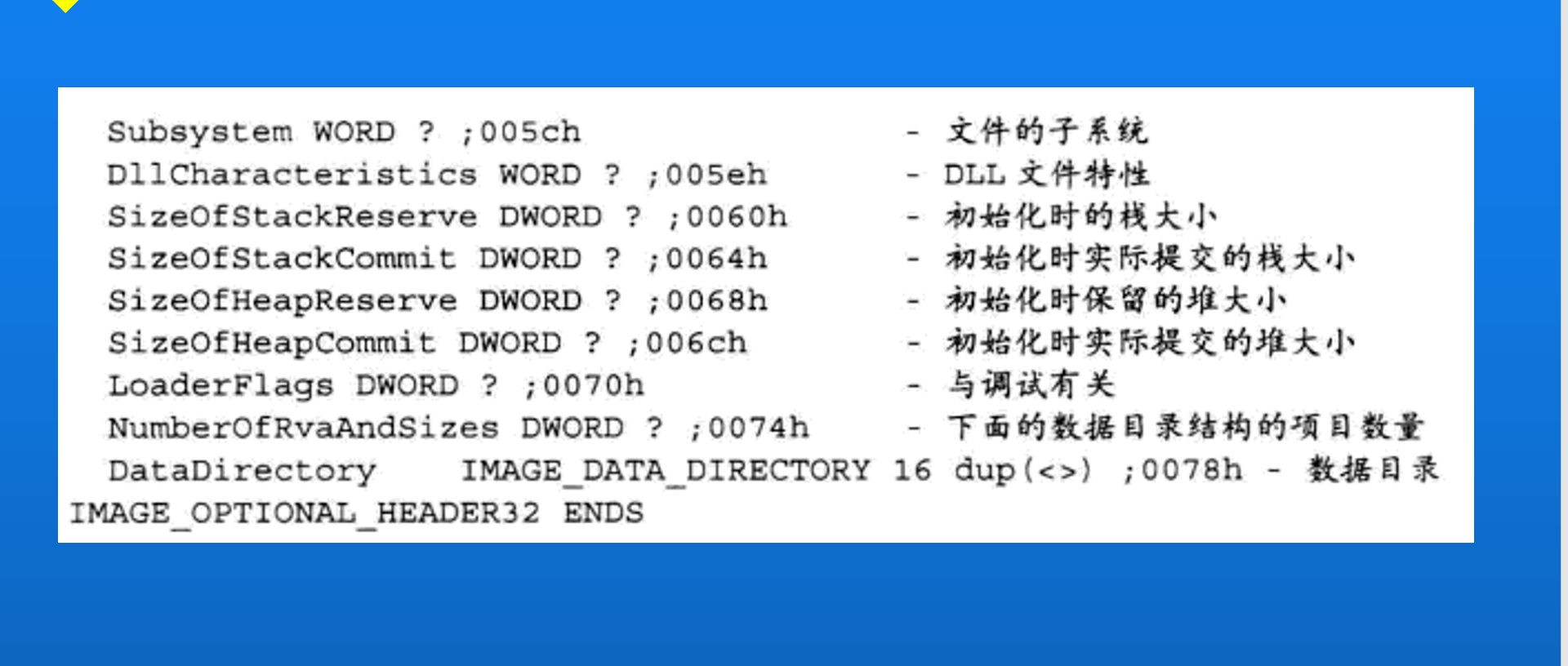

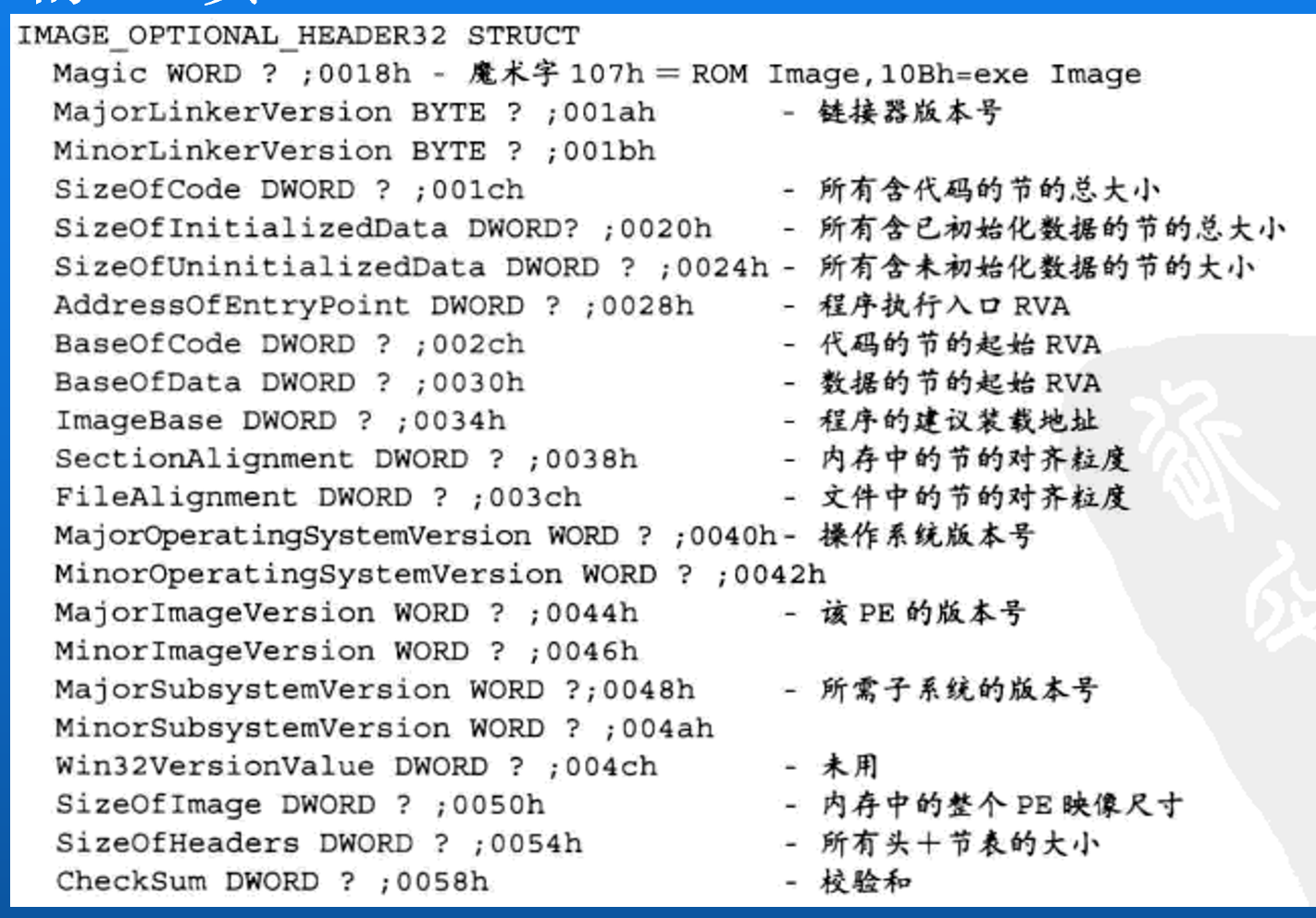

总体结构：

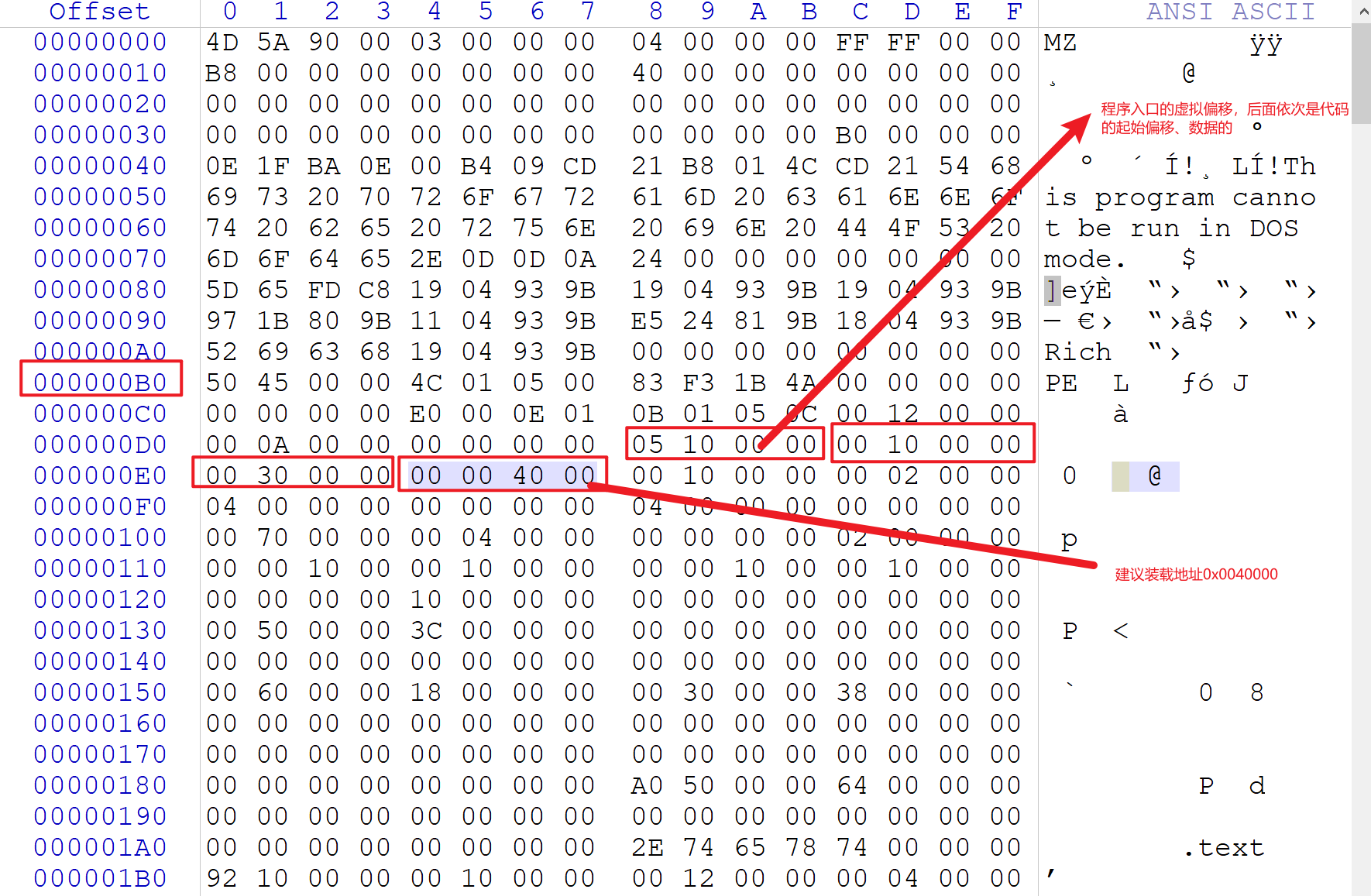

数据示例：

红框再往后，0x00001000,0x00000200，分别代表在内存和文件的对齐方式（对应32位）

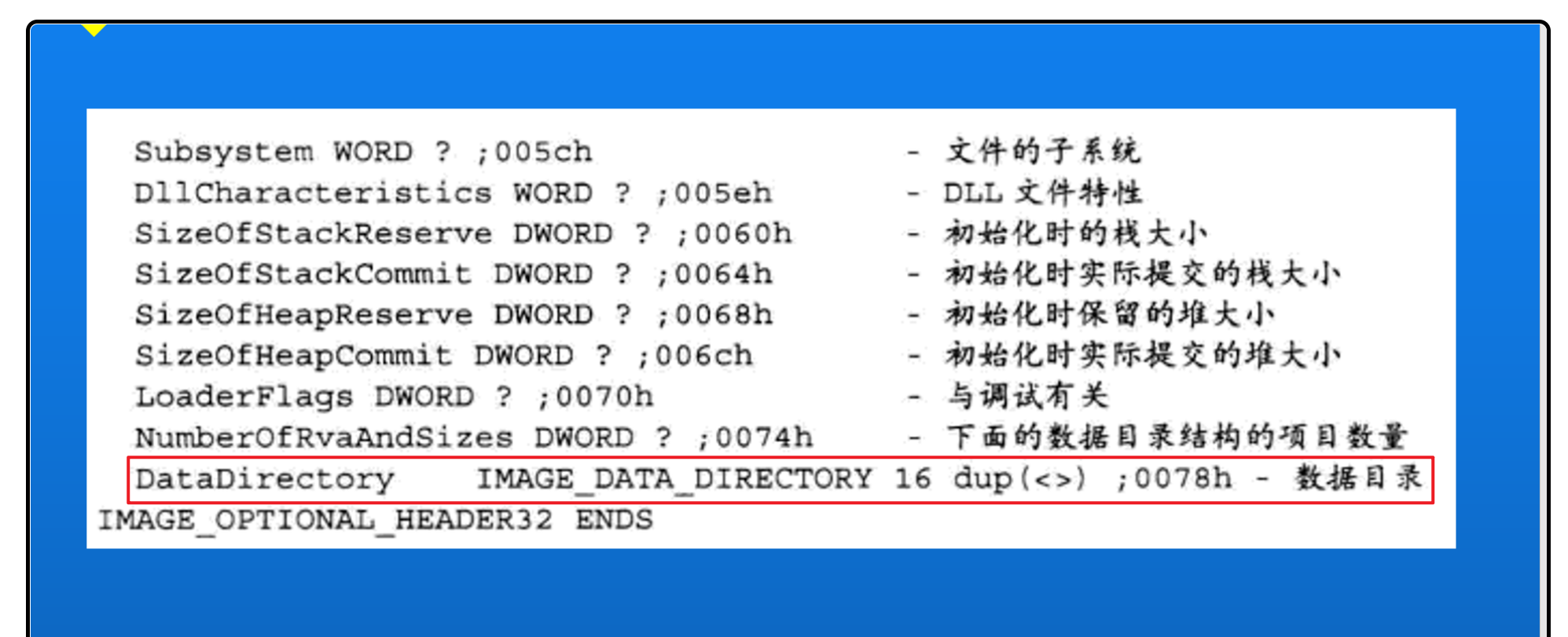

PE扩展头的最后一个字段是16个元素的数组，里面定义了PE文件中各种数据的目录信息，如导出表、导入表、资源等16种。

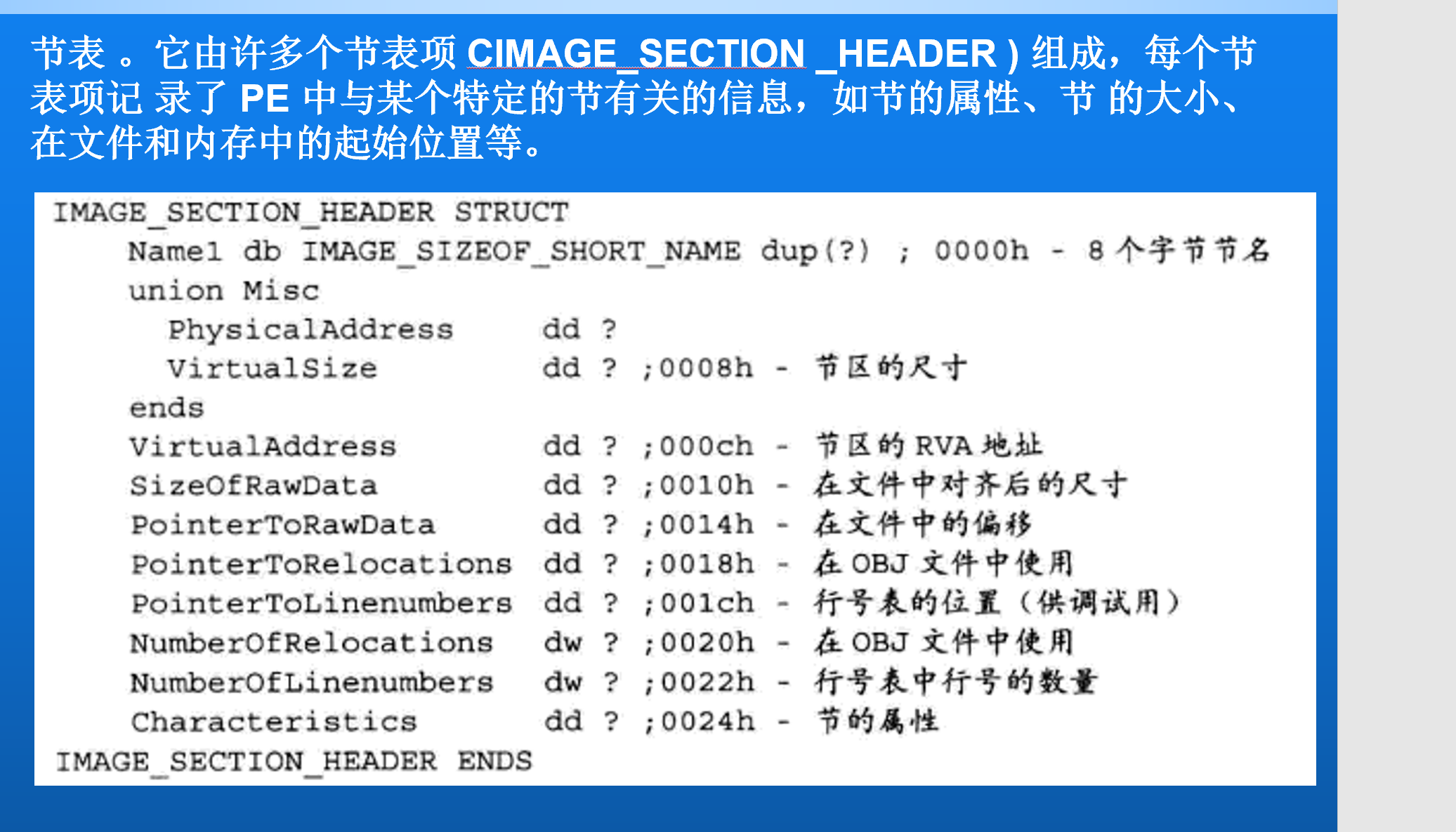

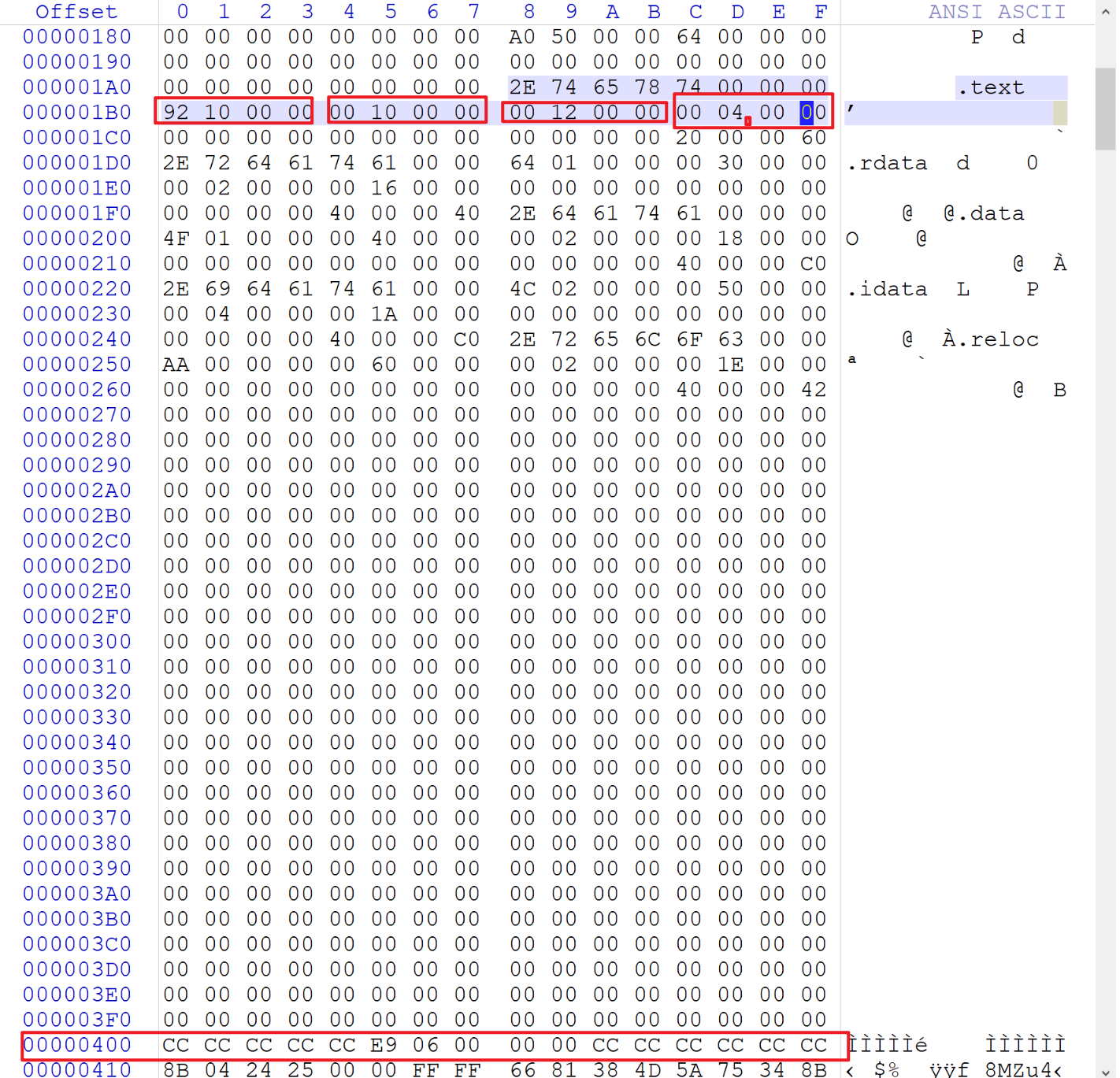

节表（每一节40字节，0x28）

如这里是text节表

0x1092代表实际字节数，0x1000是RVA，0x1200是对齐后的尺寸，0x0400是原始数据在文件中的数据，也就是最下面的红框。

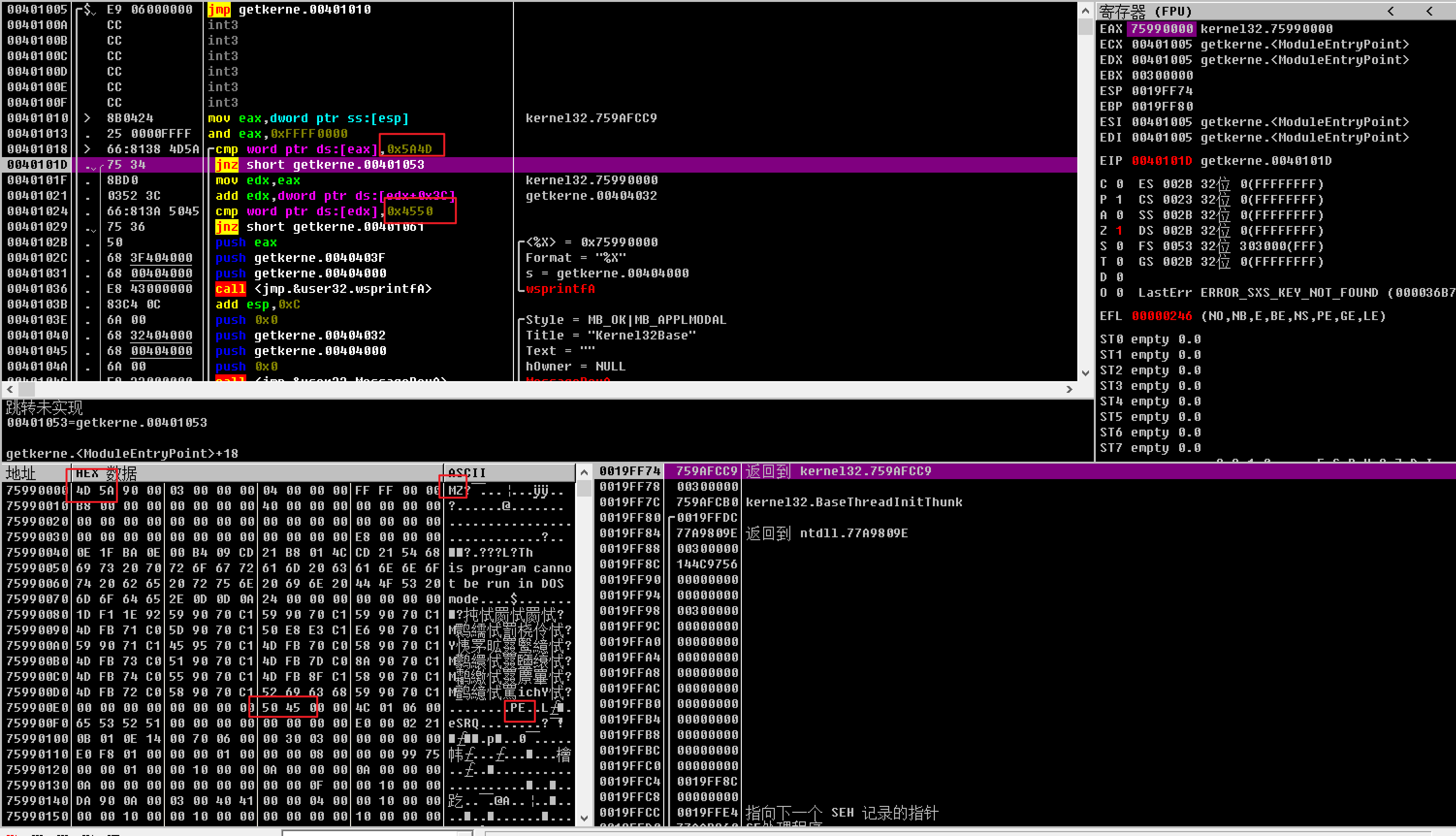

寻找kernel.32.dll的基地址

1. 去除低两个字节的值，只保留高两个字节的高位地址，windows中32位程序的入口地址通常应该通常以7000 0000 H开始。如同linux中可执行文件，64位以7f开头，32位以ff开头。

2. 不断寻找MZ与PE标志，如果找到MZ标志，就将它对应的地址+0x3c，把里面对应的地址加载到找到MZ时的基地址中，比对是否为PE，如果是，则代表这是真正的入口地址。

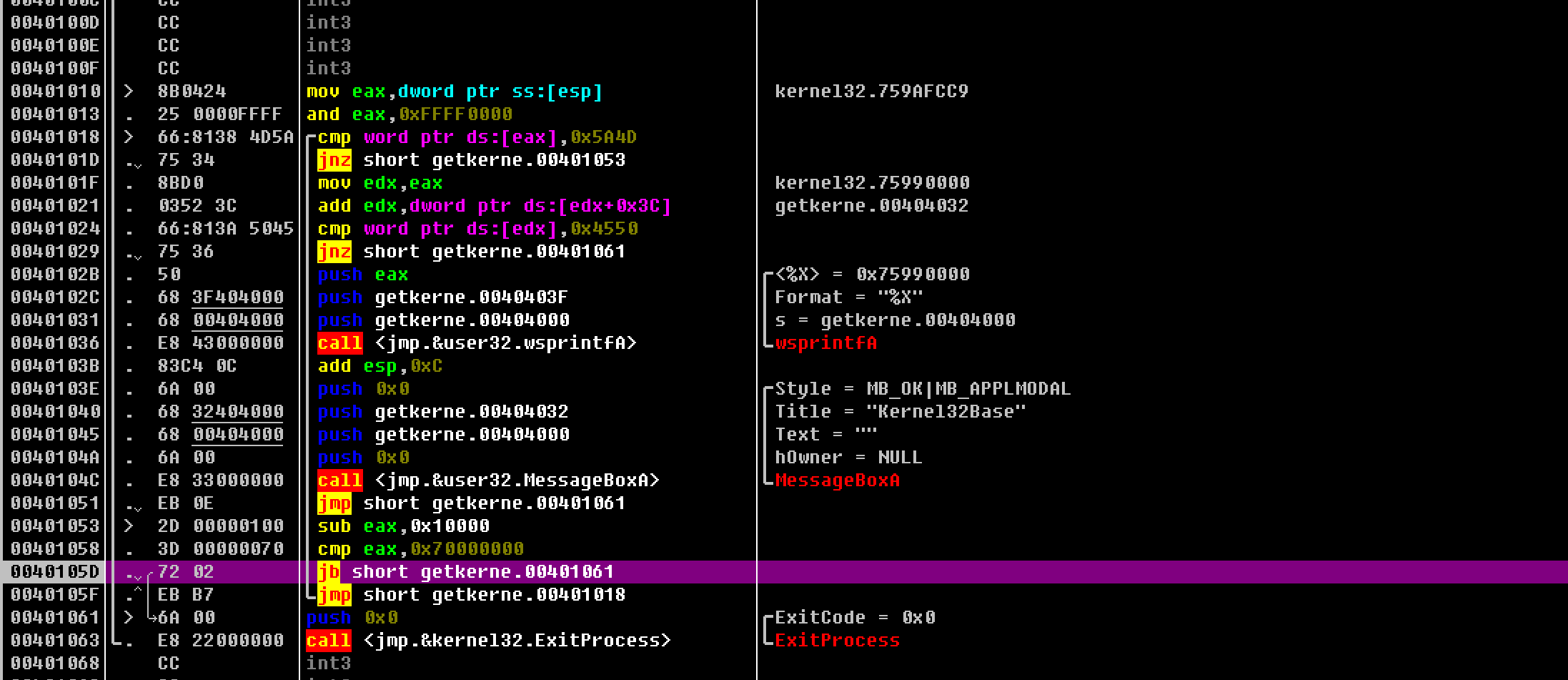

   总程序



   jb代表进位或借位信号

   大于的话，CF标志（借位）为0，不会进行跳转。

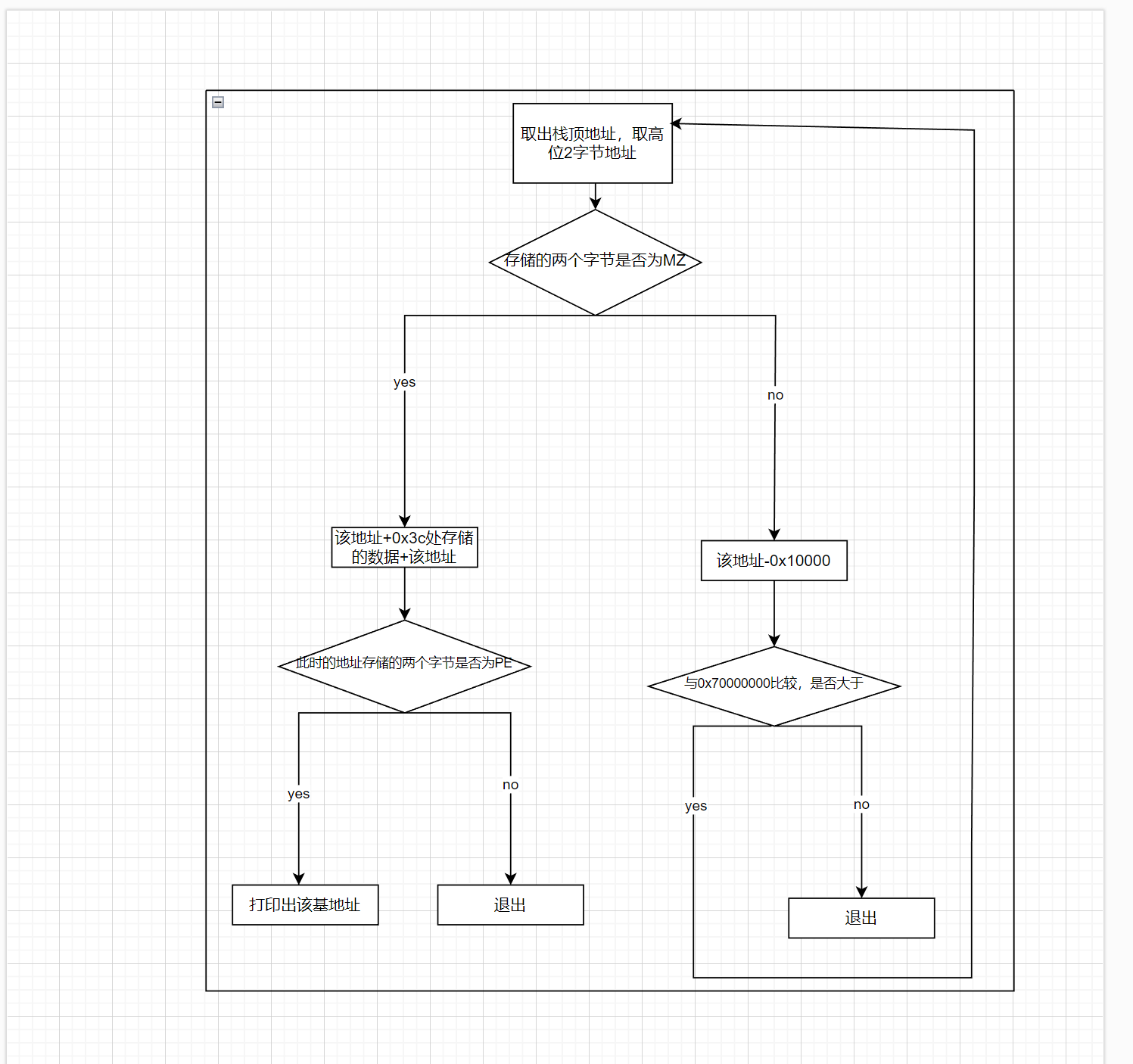

   流程图（这是老师留的作业，不理解的自己跟着画一遍，别直接截走)：（第一步写成将低两位字节的地址置为0更清楚一点）



关于导入表

PE位置+0x78是16个表项的序列信息。

该字段定义了 PE 文件中出现的所有不同类型的数据的目录信息。如导出表、导入表、资源等。 16种

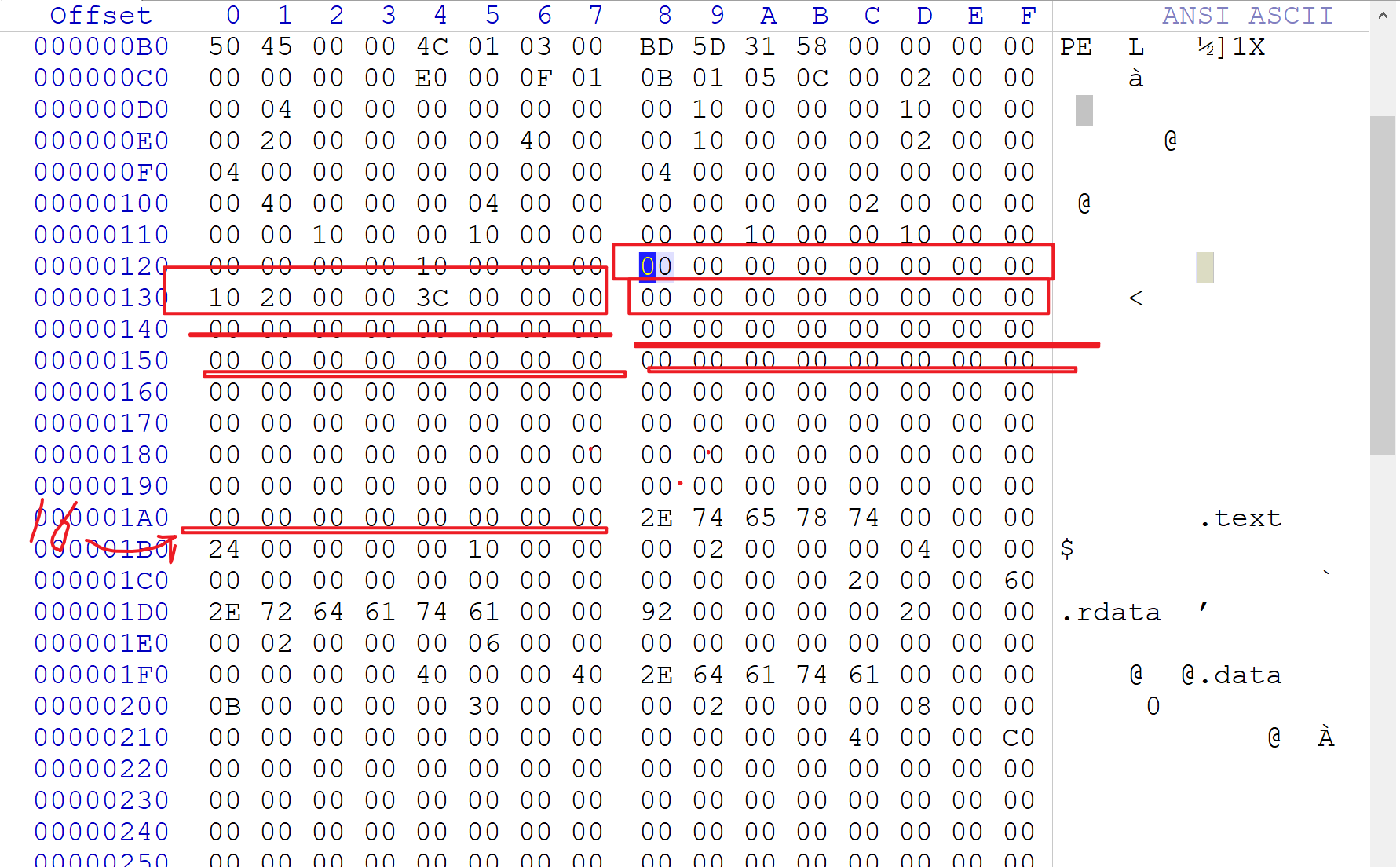

8个字节记录一个目录，0x00002010是虚拟偏移，0x0000003c（60）是长度

• 该偏移位于.rdata段，物理对应的起始为0x600,文件中的导入表目录就是0x610位置

• 每个导入表的表项有0x14字节（20字节），这里涉及到了两个导入的库，2个表项，40字节，但是需要最后一个表项用全0表示终止，所以总共用了3个表项，60字节。（导入表表项的数量只与导入的库的数量有关）

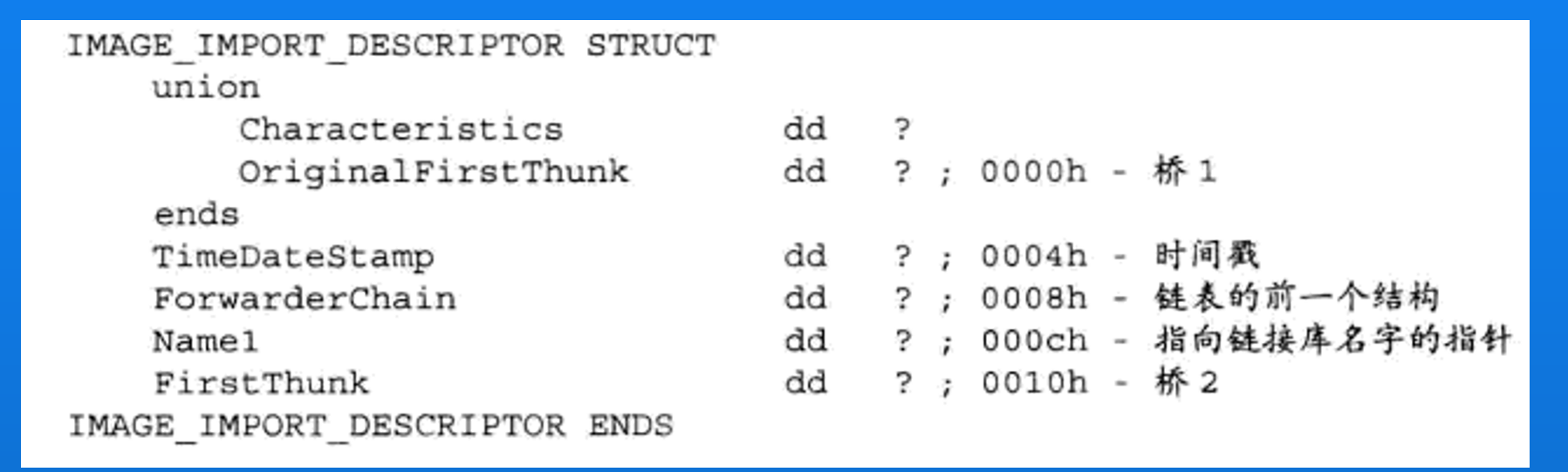

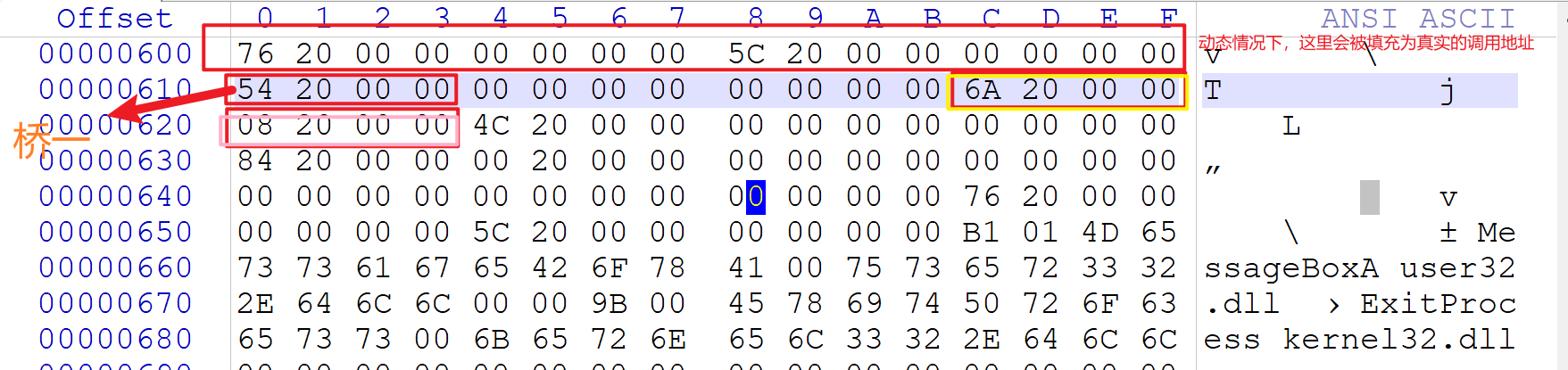

以下分别是桥1，指向链接库的指针，桥2

桥一虚拟偏移2008，文件偏移608

桥1指向的内容静态与动态都是一个指向索引+字符串的地址

桥2静态与桥1指向一致，动态则指向是一个指向载入的函数的地址。

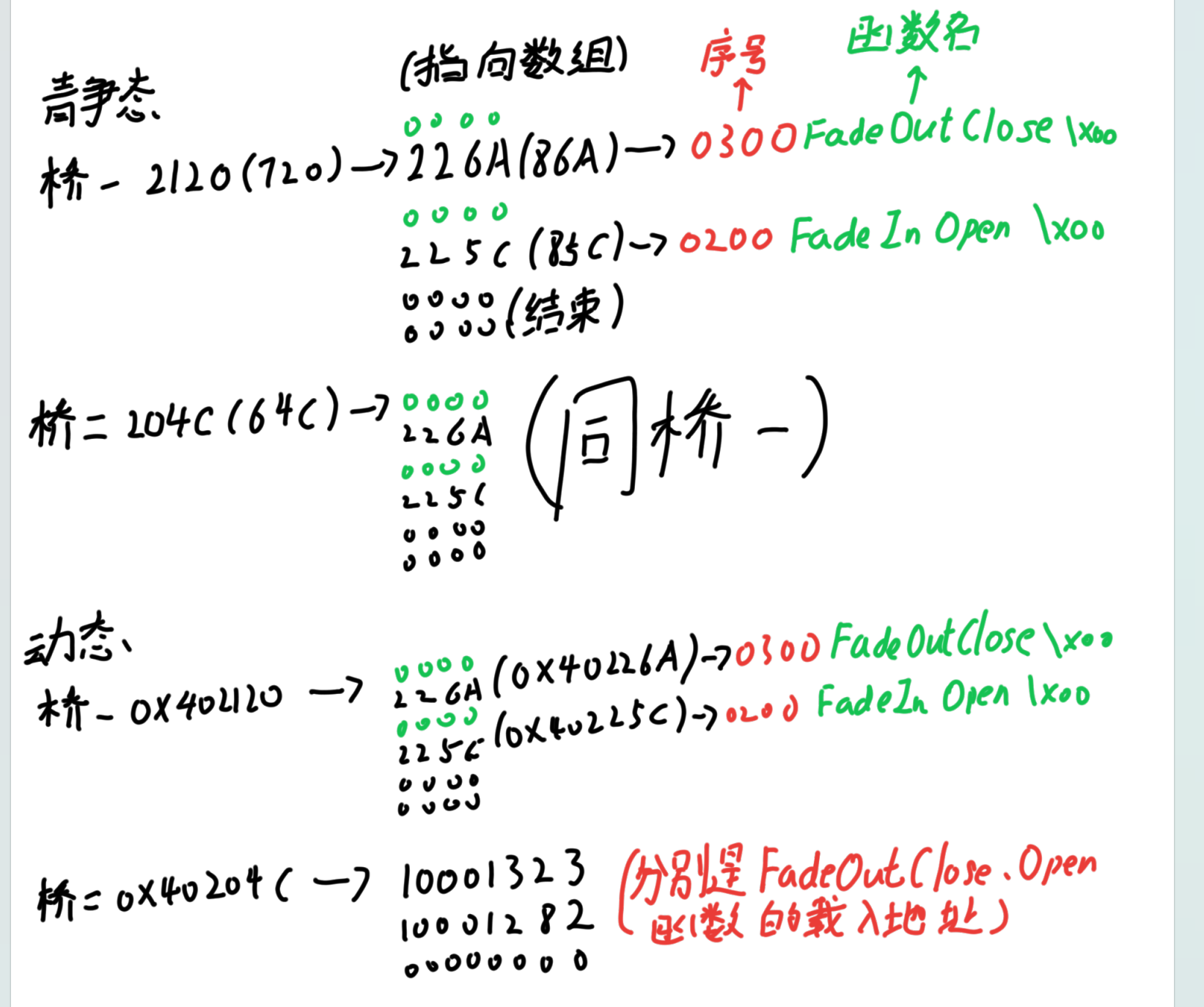

由于实验让画静态与动态关于winresult.dll相关信息，不再重复上面的那个文件的课上内容，下面用实验的要求的文件进行分析。

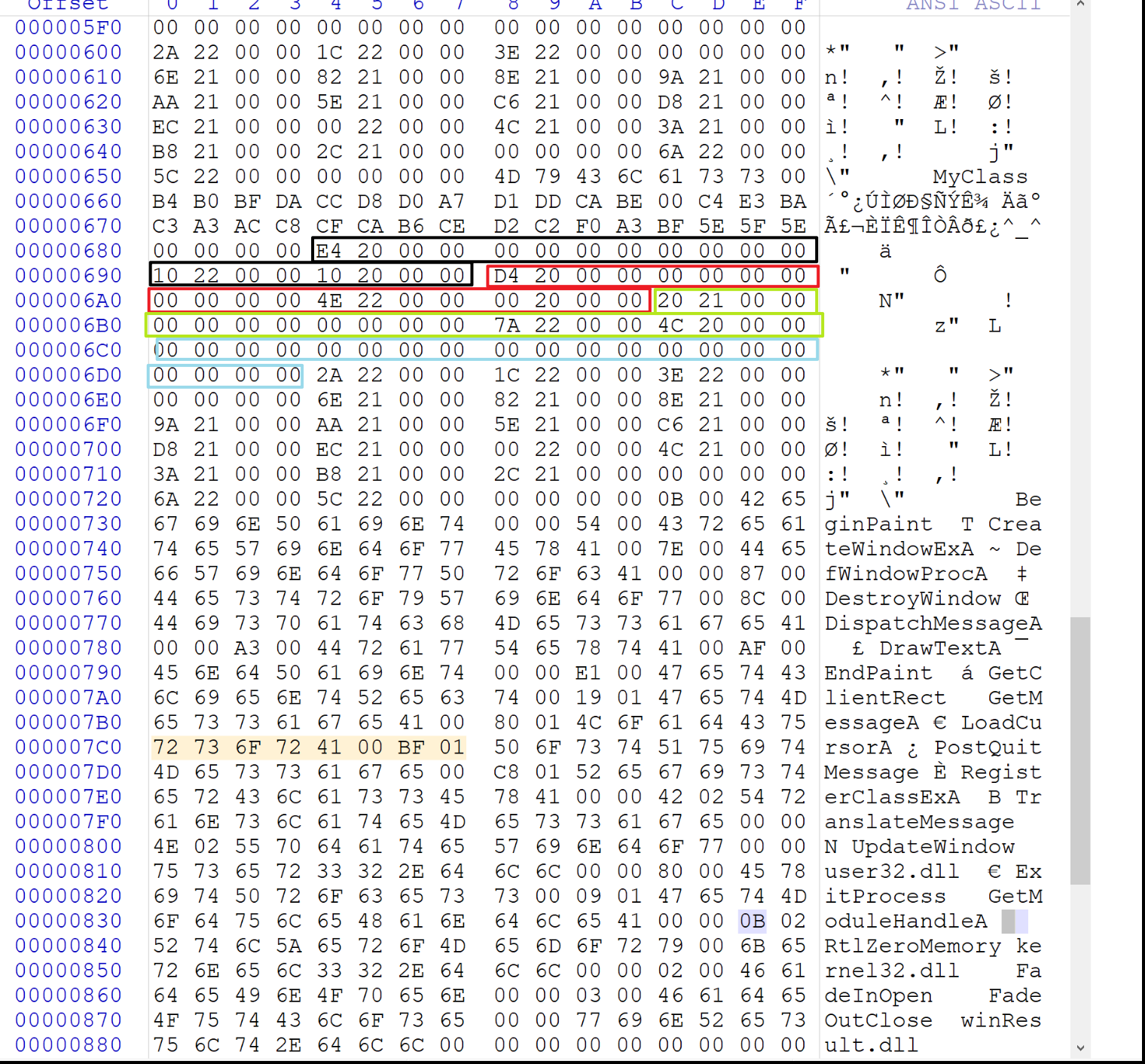

导入表2084，对应于文件的684

这4个框是导入的3个dll库和一个终止标志

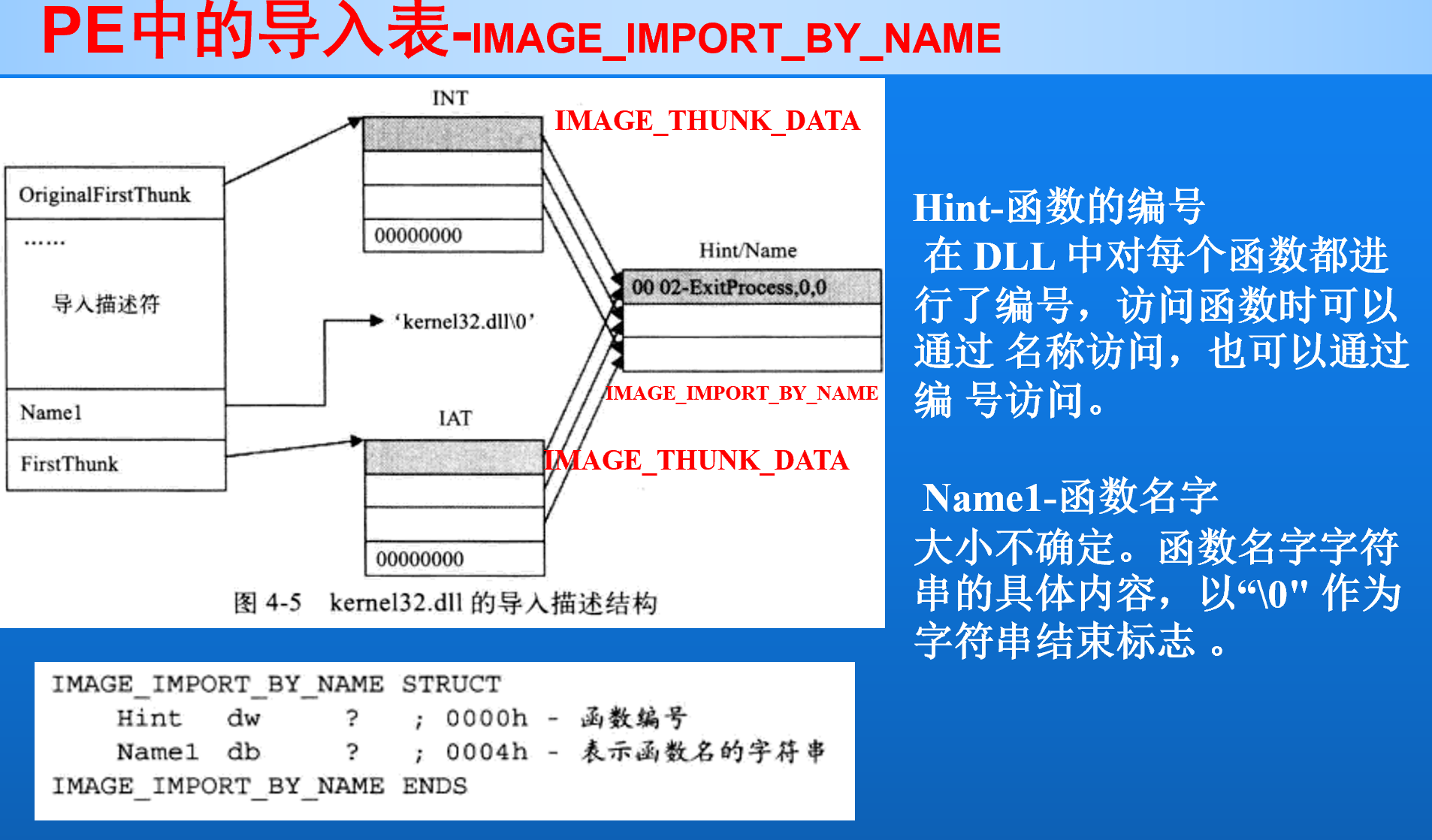

• 桥1里hint的值是索引值

第三个框，dll库地址为227a(87a)->winresult.dll，是需要分析的库

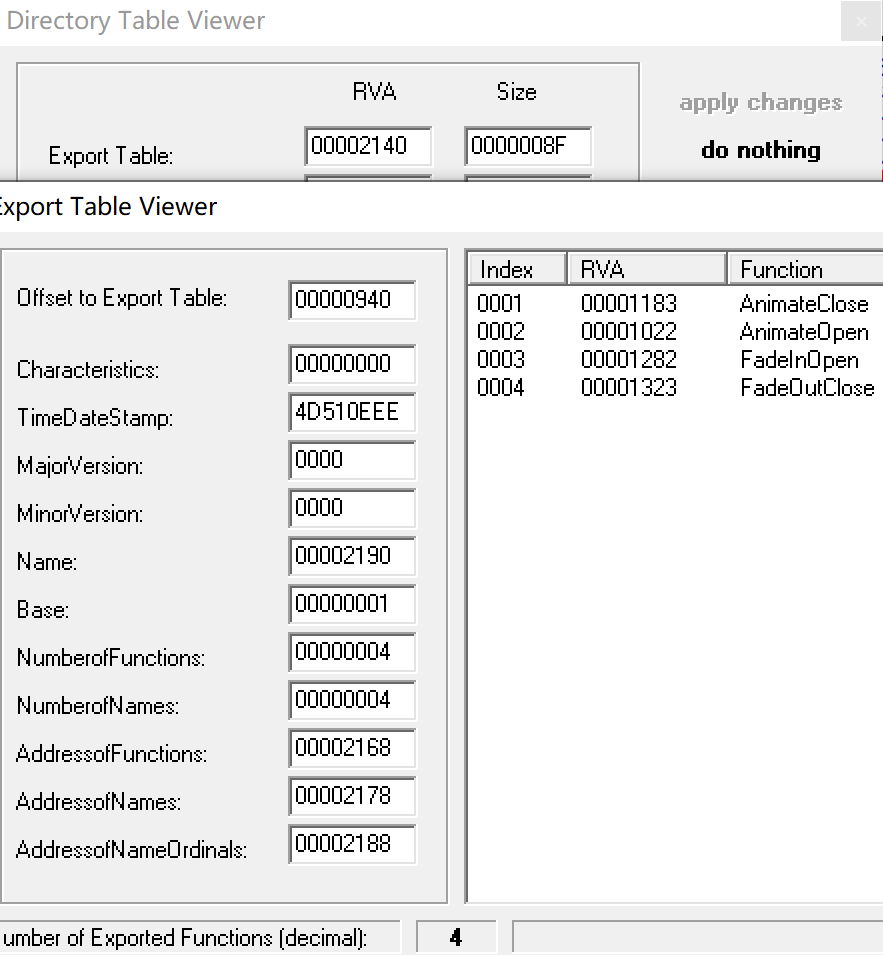

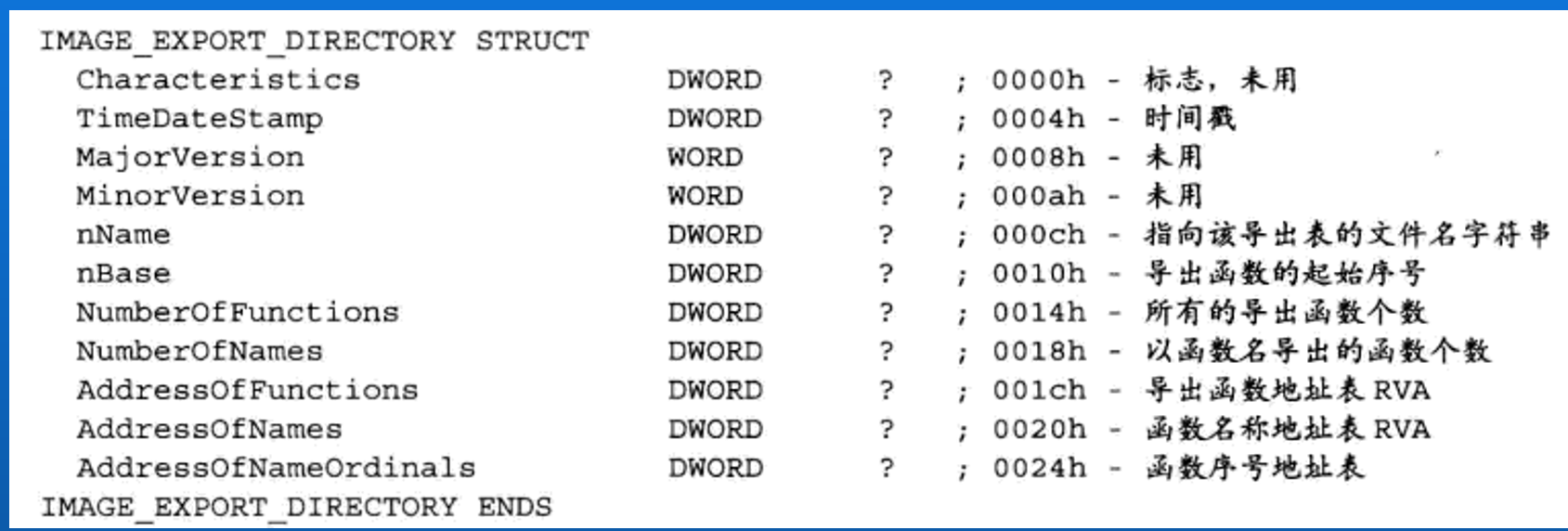

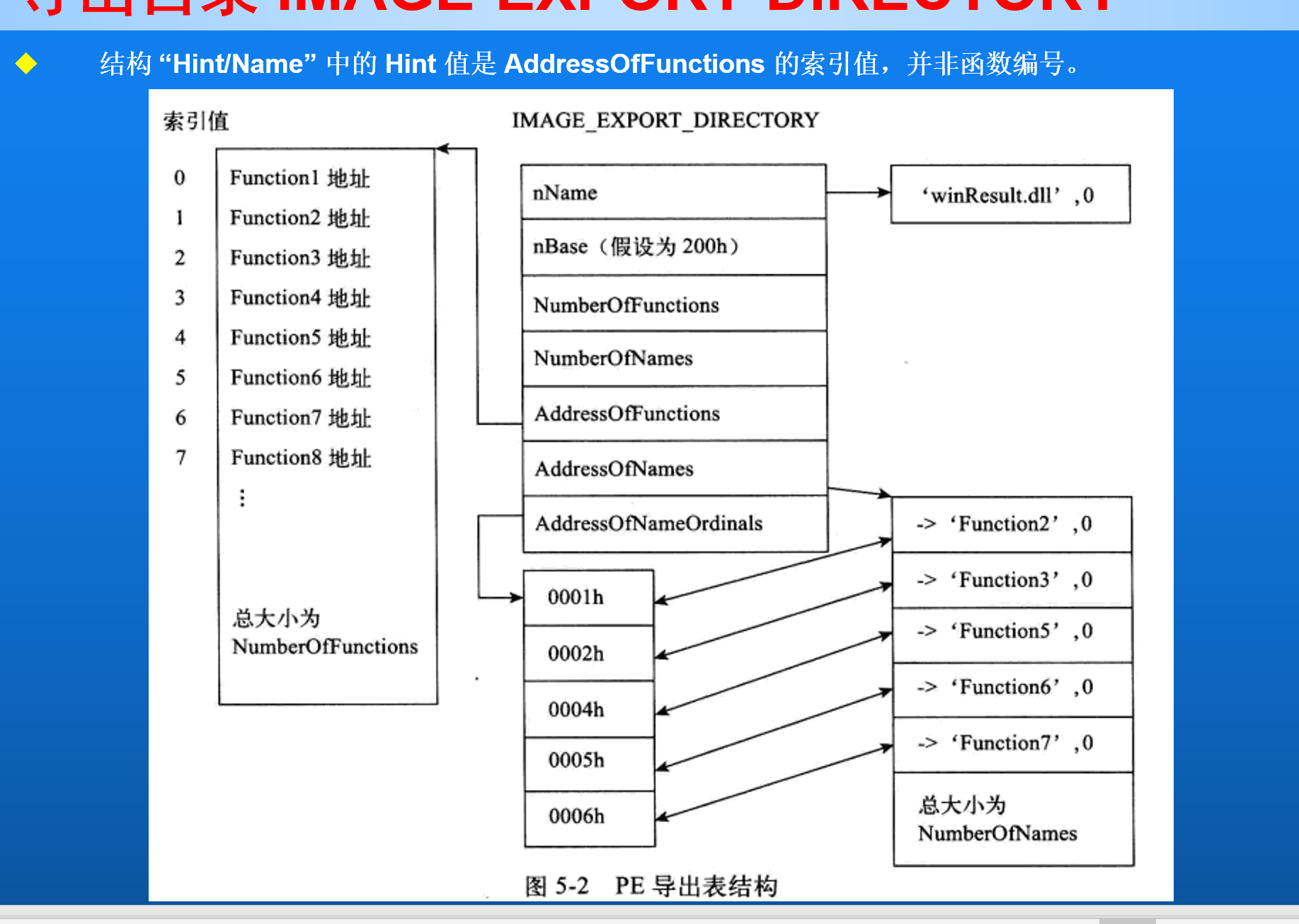

导出表

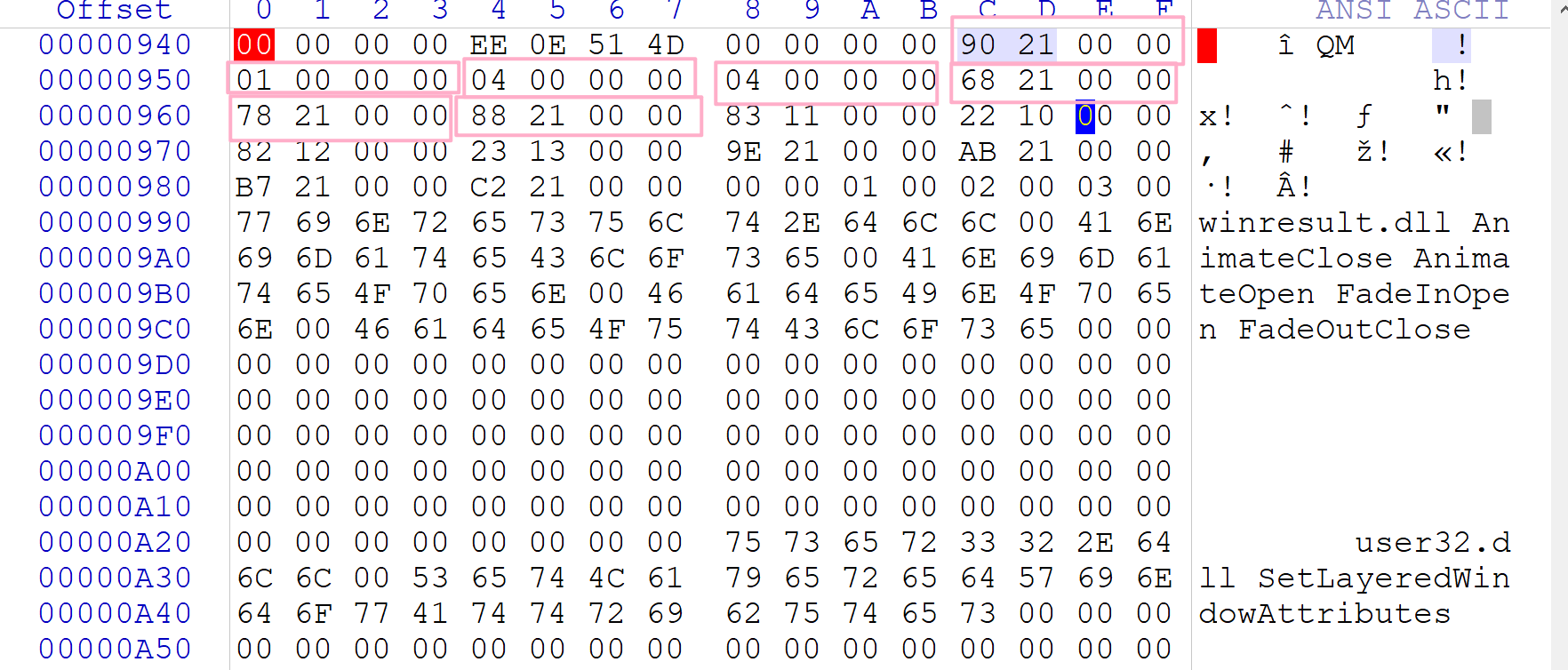

节对应rva2000->foa800

nName 94c->2190—-990-> “winresult.dll”

nBase 950->01(这是起始序号，函数编号-起始序号就是索引号)

Address of functions 95c->2168—-968 ->数组（1183、1022逐个的RVA偏移）

Address of Names 960->2178—-978 ->数组（219E（99E->函数名字）、21AB）（对应相加）

Address of NameOrdinals 964->2188—988->数组（0000、0001、0002、0003）（这是索引号）

也可以得知函数编号分别为1、2、3、4.（第一张图的index就是函数编号）

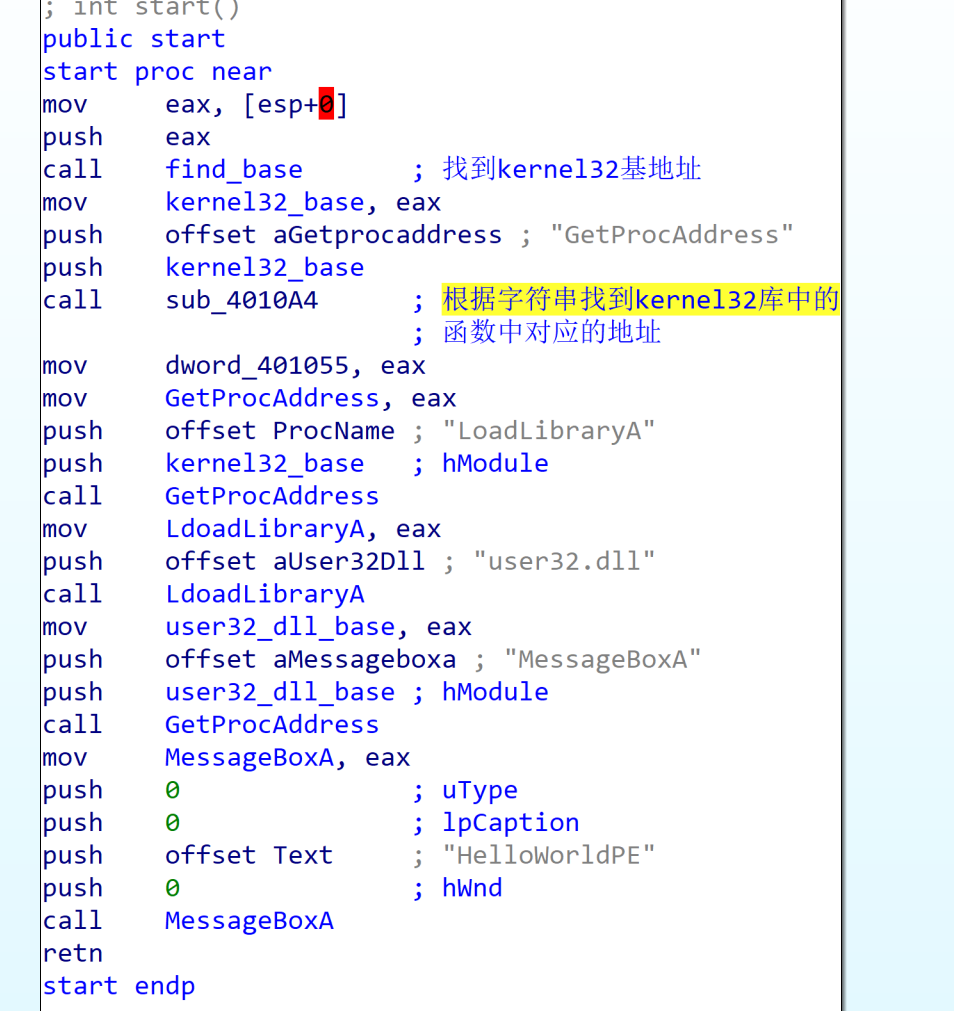

无导入表的情况下索引函数地址与导入库

其中sub_4010A4是根据kernel32.dll的导出表，用字符串来索引函数地址。

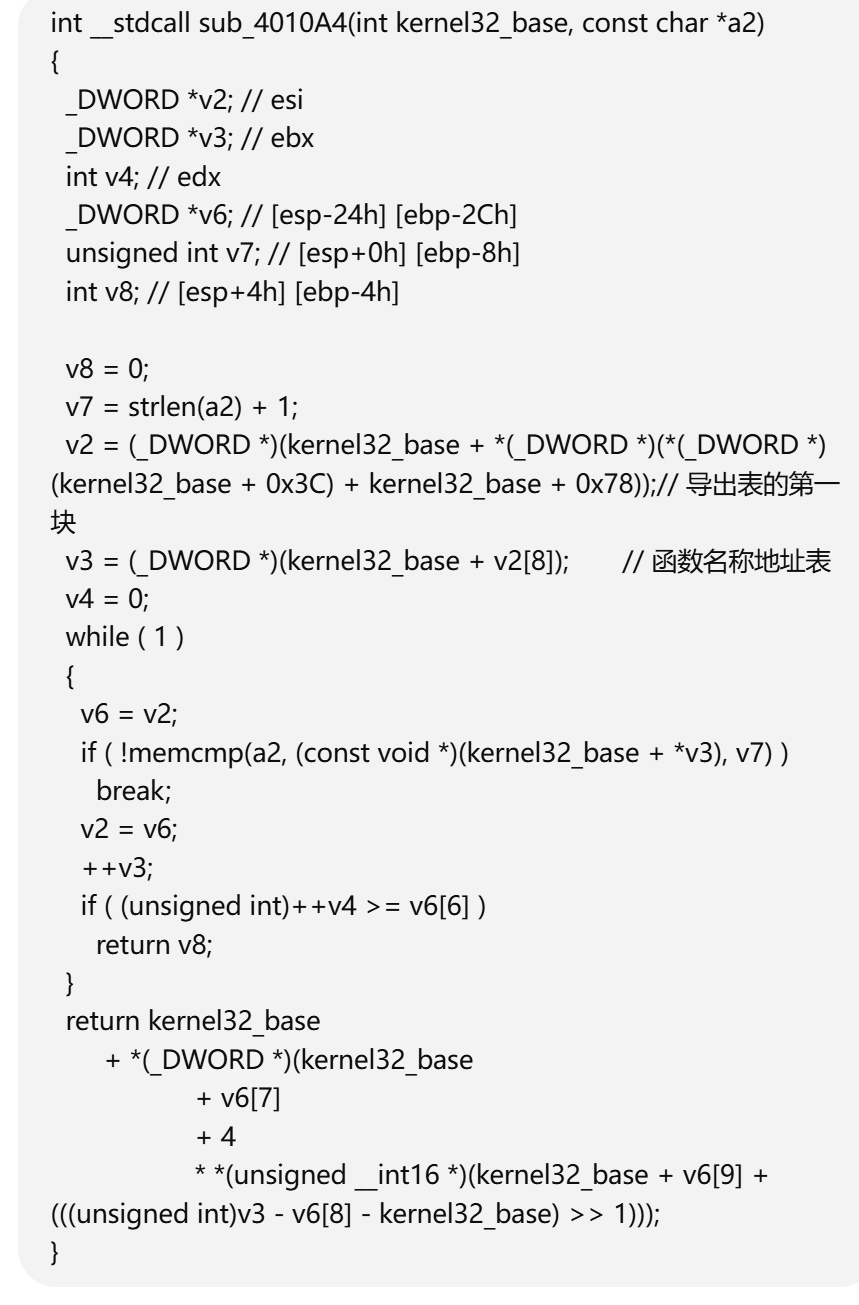

以下是该函数

这里解释一下：

• v7是字符串长度包括\x00

• v2=v6

• v2[9]与v6[9]都是函数序列地址表

• v2[8]是函数名称地址表

• v2[7]是导出函数地址表

主要解释一下最后的返回值。

1. kernel32_base+v6[7]找到导出函数地址表

2. 4*序列号来索引

3. 序列号用函数序列地址表来索引（kernel32_base+v6[9]）

4. 这个地址要乘对应的偏移来找到正确的指向函数

5. v3是函数名称地址表中对应于正确函数的那一项的地址

6. v3 - kernel_base - v6[8] （这个是函数名称地址表的起始地址）得到正确的函数距离起始地址的字节数，这里存的每一项都是两个字节，右移1位就是正确的序列号。

7. 找到正确的序列号后，用导出函数地址表索引到对应的函数偏移，然后返回用kernel32的基地址与偏移相加得到的可以使用的函数地址。
